硅谷半导体业恢复往日的繁荣之LED照明

    led照明

　　据Communications with SELantek公司针对全球固态照明LED市场公布的调研数据，2010年，全球照明市场规模为202亿只（套），其中LED灯占9600万套。2011年，LED灯将增加到122亿套，并将在2016年达到9.92亿套。在LED灯的各种应用中，排前三名的汽车、交通照明和标牌分别占了40%、28%和11%。LED灯的各项成本及总成本变化如图19所示。

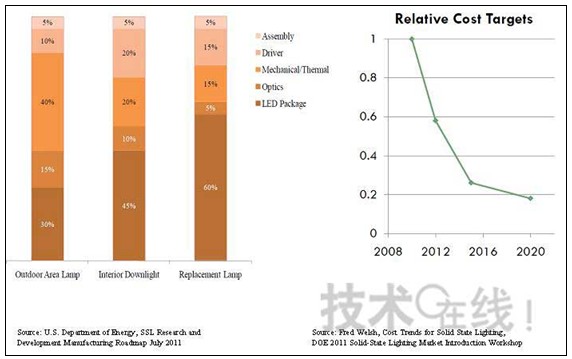

图19 LED灯的各项成本及总成本变化

　　目前LED照明设计的挑战

　　对于目前LED照明设计的挑战，飞兆（Fairchild）PCIA照明业务部技术专家Brian Johnson归纳出三方面：

　　一、小PCB尺寸及BOM成本的压力。LED灯驱动器要更紧凑；VDD电源、变压器、输入/输出/VDD电解电容器等会将单位器件的成本增加0.1~0.7美元。

　　二、寿命短。原因是电解电容器或高温高湿条件下可靠性低；LED灯制造商吹嘘有5万小时以上的寿命时，很多未经优化的电源寿命却只有1~2万小时。目前的质保期为3年，但应延长到5年。

　　三、高质量、高效率应用的电子设计需求。高功率因数（PF）、较低的总谐波失真(THD)；能源之星对5W及以上的商业应用，要求PF≥0.9，住宅应用PF≥0.7。连续输出电流（峰值变化＞5%）；调光；电气效率在80%以上。

　　国际整流器(IR) 节能产品LED部经理Peter Green补充了以下几点：正向电压的Part-to-part变化、温度变化、负温度系数，动态阻抗低，色彩与色度的转换等。他认为现有峰值电流降压稳压器方案需要进行很多改进（见图20）。

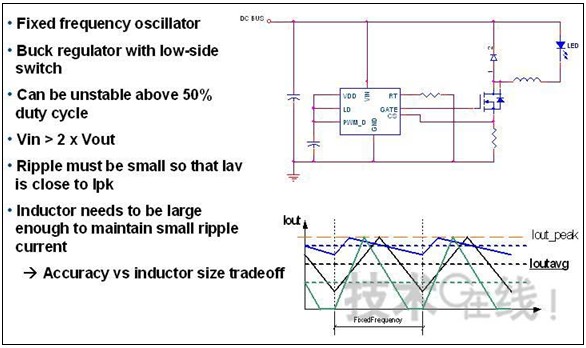

图20 现有峰值电流降压稳压器方案需要进行很多改进

    非隔离式LED驱动器与小空间调光技术

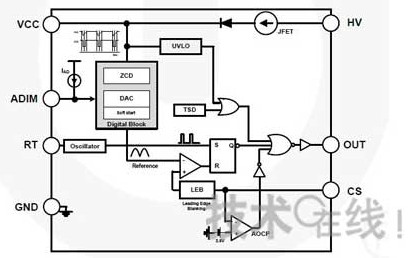

　　Johnson表示，对于住宅照明，飞兆带有功率因数校正(PFC)的FL7701智能非隔离式降压LED驱动器可以解决小空间调光问题的挑战。该器件采用自动检测AC输入电压状态，实现了高PFC。可在DC输入电压状态工作，自动检测AC 或DC输入电压状态。FL7701的结构和典型应用电路如图23和图24所示。
