白光LED驱动电路的设计
随着led 的迅速发展。现在白光LED 光源相比的传统光源具有寿命长、固体照明不易损坏、高光效、无汞环保、抗震等优点，未来将成为第三代光源，将带来照明领域的又一次革命。将LED 使用到照明领域，需要适合LED 的驱动电源，文中利用PWM 开关控制方式设计实现了一种白光LED 的大功率驱动电路。
1 LED 电气特性和驱动要求
1. 1 LED 的电学特性
白光LED 的I - V 特性与普通二极管类似，只是开启电压不同，不同材料制备的LED 开启电压一般在1. 5 ~ 3. 0 V 之间。处于正向工作区时，工作电流IF与外加电压呈指数关系：
式中，IS为反向饱和电流； VF为二极管两端的外加电压； q 为电子电荷； k 为波尔兹曼常数； T 为热力学温度。LED 可长期稳定工作时的直流电流，称为额定工作电流，此时LED 压降称为额定电压。1 W 的白光LED,其额定工作电流350 mA,额定电压3. 3 V。允许加在LED 两端正向电压与流经LED 电流之积的最大值为其极限功耗，当实际功耗超过该值时，LED 发光特性变差，严重时会使LED 产生结构破坏。
1. 2 LED 驱动要求
由LED 的I - V 特性可知，当加在LED 两端的电压稍有波动，都会引起电流的剧烈变化，此时很容易使电流过大，输入功率超过其极限功耗，从而对LED造成不可恢复的损坏。当LED 工作电流值不同时，其发光强度也不同，若采用恒压驱动，则LED 阵列应采用并联方式连接，但是由于LED 个体之间的参数误差，会导致各支路的电流不同，致使阵列发光强度不均匀，因此LED 的驱动电路一般选择恒流驱动模式，相应的LED 阵列亦采用串联方式连接，驱动电流一般设为LED 额定电流的70% ~ 85%,以保护LED,达到延长使用寿命的目的，同时也使每个LED的发光强度均匀一致。
LED 驱动电路设计中，需要考虑以下几个基本指标：
（1） 提高驱动电路的转换效率，减小电路中的功耗。
（ 2） 提高电路的可靠性，能够耐高压，具有过流检测功能。
（ 3） 电路尽量精简，有较小的电路体积和较低的制造成本。
2 PWM 方式开关电路设计
2. 1 PWM 原理

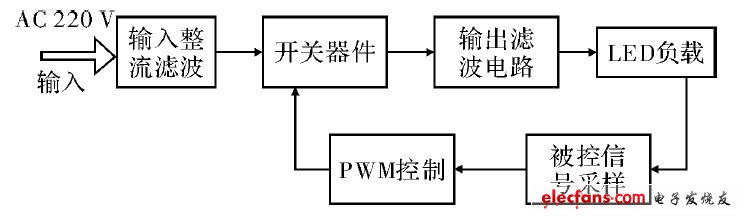

PWM 即脉冲宽度调制，利用脉冲控制开关电路的开关时间，可以控制电路输出的平均电压或电流从而达到控制电路的输出功率。PWM 开关稳压或恒流的基本工作原理是在输入电压、系统参数及外接负载发生变化的情况下，在固定工作频率下控制电路通过被控信号与基准信号的差值进行闭环反馈，调节主电路开关器件导通的脉冲宽度，使得开关电源的输出电压或电流稳定。由于控制器件功耗小，工作在开关状态中的电路效率高，所以电源效率一般可以做到80% ~90% 。该类电路都有完善的保护措施，属高可靠性电源。PWM 开关电路由4 部分组成，即输入整流滤波、PWM 控制、开关器件和输出滤波。根据PWM 方式开关电路设计的LED 驱动电路框图如图1 所示。
图1 PWM 方式开关电路设计的LED 驱动电路框图
常见PWM 开关控制信号产生部分大都实现了集成化，更加精简PWM 开关电源的设计，下面介绍利用芯片HV9910B 设计适用于大功率LED 的典型PWM方式开关驱动电路。
2. 2 电路设计

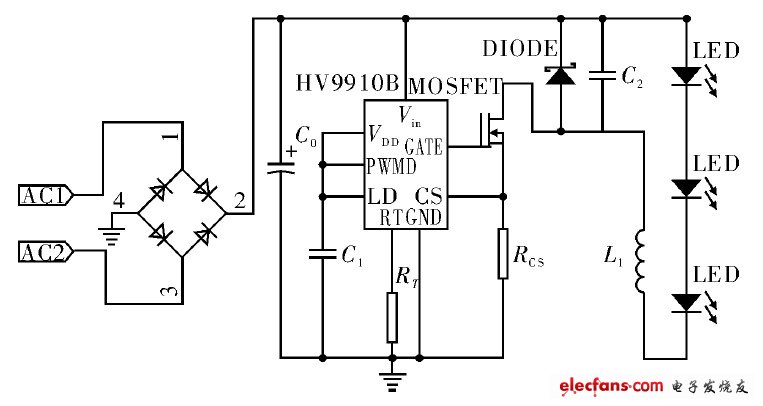

HV9910B 是一种通用LED 驱动控制器，它的适应性强，即可使用国际通用的市电供电，也可以用蓄电池或者太阳能供电，而且能够接受范围较宽的输入电压。输出的恒流驱动电流范围极宽，从几十mA 到1 A以上。使用HV9910B 搭建的驱动器使用器件较少，电路简单，生产成本也会降低。由HV9910B 设计的LED 恒流驱动电路如图2 所示，输入为AC 220 V 的市电，负载为10 只功率为1 W 的LED 串联组成阵列。
图2 基于芯片HV9910B 控制的LED 驱动电路
电路输入级由全波整流桥和一个滤波电容组成，完成对交流电的整流滤波。控制级由HV9910B 芯片搭建，经输入级滤波后的电压输入到芯片的Vin,作为电路的输入电压VI,其峰值是310 V,均值为190 V.VDD、LD、PWMD 端通过电容器接GND 端，以维持相应引脚的片内电压。由GATE 端输出频率一定的方波脉冲信号作为开关信号控制开关管，其频率由RT端所接的电阻设定，脉冲宽度由CS 端采样电阻RCS反馈的LED 电流信号控制。电感L1在电路中起着至关重要的作用，为驱动电路提供滤波和储能以及续流供电，以保持负载中电流的均衡性，恢复二极管完成构建续流通路的作用。在开关信号开通半周内，由前级滤波后的电势向LED 负载直接供电，并给L1充电； 在开关信号关断半周内，由充满能量的L1给快恢复二极管、LED 组成的回路供能，实现在一个周期内完成对LED 的持续驱动。
2. 2. 1 电路参数计算和器件选择
参考芯片的使用手册和具体电路要求可以确定芯片的外围器件参数，首先必须确定电路的工作频率。
由RT引脚接阻值为226 kΩ ~ 1 MΩ 的电阻，设定GATE 引脚输出的开关信号频率。该频率的选择与电感L 值和开关管性能有关，一般在市电供电条件下，频率选择在25 ~150 kHz。当选择过高频率时，需要的电感值较小，但对开关管的要求很高，此时开关管功耗比低频工作时大很多。试验中，先设置到100 kHz开关频率，在没有散热的情况下MOSFET 发热量大，极易烧毁。当频率设置到26 kHz 时，计算所得电感很大，在工作状态中电感上消耗过多能量，也不适合电路的高效率工作，所以开关工作频率选50 kHz。
LED 的驱动电流设定为0. 35 A,根据芯片手册中提供的计算公式可得到RT值为478 kΩ，在设计允许范围内可以使用470 kΩ 电阻用作RT,采样电阻RCS = 0. 62 Ω。
电感L1取值与LED 电流的纹波值有关，一般限制纹波系数最大为0. 3,电感值的计算公式为：
电路驱动了10 个LED,其VLEDS为33 V,Vin是经过全波整流和滤波后的峰值电压，其值为310 V,ILED和fs取值同前，代入式（ 2） 计算得到L1 = 5. 6 mH,电路中选用6. 8 mH 的电感。
MOS 管选取了性能优良的IRF840,其最大耐压500 V,最大漏极电流5 A,导通电阻0. 6 Ω。二极管选取快恢复二极管BYV26B,其反向耐压VD =500 V,正向平均电流1 A,正向导通压降1. 2 V.电容C2作为输出滤波电路实现电压滤波，C2在4. 7 ~ 33 μF 的电容中选取，前级的滤波电容C0选择4. 7 ~ 33 μF 的极性电容，电容C1使用2. 2 μF 无极性电容。全波整流桥要求有高耐压和大的过电流，电路中选取DB206S,可耐脉冲高压800 V,浪涌电流2 A,满足电路设计要求。
