友达光电在日本展出半径弯曲的4英寸OLED面板
来源：高工LED 作者：--- 时间：2011-11-01 00:00
【高工LED专稿】

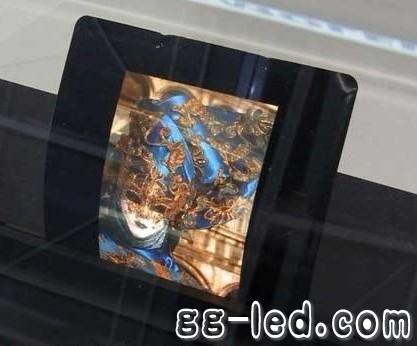

【高工LED讯】近日，友达光电在日本公开了显示部能以10mm的曲率半径弯曲的4英寸OLED面板的动作演示，该产品厚度仅为0.3mm。像素为240×320。
友达光电介绍，新产品在玻璃基板上设置了树脂基板，在树脂基板上形成了驱动元件和OLED元件。然后，通过分离玻璃基板和树脂基板，实现了0.3mm的厚度。
驱动元件采用了非晶IGZO(In-Ga-Zn-O)TFT。利用220℃以下的真空工艺制造而成。每个TFT像素配备了两个晶体管和一个电容器。树脂基板的种类和TFT构造没有公开。
