LED驱动器AT8001特性与应用

AT8001为一款用于背光驱动领域的高效率驱动芯片，允许较宽的电源电压范围：2.7V至 5.5V，特别适合于锂电池供电设备。AT8001通过外接电阻设置LED 电流，电源电压在3V以上时，AT8001最高可驱动每路30mA电流，总的电流驱动能力可达120mA。AT8001可根据电源电压和负载的情况，在1倍工作模式或1.5倍工作模式间自适应切换，这样可以降低内部功耗，从而保证比较高的工作效率。AT8001可使并联白光LED导通压差比较大的情况下依然保证较好的电流匹配度。AT8001采用无电感的电荷泵升压原理，外围器件只需两个1μF的输入输出电容和两个0.47μF的电荷泵电容，优越的电路控制特性保证了低的电源冲击电流和EMI。AT8001采用无铅的QFN 3×3 的封装形式，符合RoHS标准。在1.5倍工作模式下的工作频率为1MHz。AT8001具有关机模式，在关机模式下，AT8001的静态电流小于0.1μA。

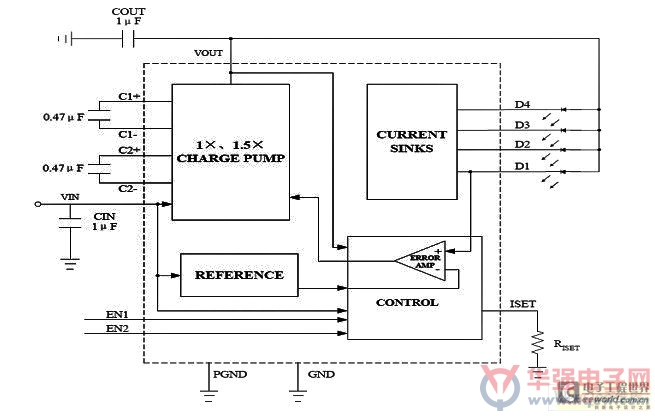

AT8001的结构框图：

器件特性

●驱动多达4 LED，每个LED最大电流：30mA
●电流匹配精度：0.4% （典型值）
●高效率的1倍/1.5倍模式，可根据输入电压和负载情况自适应切换，效率可高达90％
●支持PWM（频率范围：0Hz～50KHz）亮度调节方式
●低输入电流波动和低 EMI
●无需外围电感
●开关频率：1MHz
●过流保护和过热保护
●工作电压范围：2.7V~5.5V
●纤小的 3mm*3mm QFN 16L 封装
●关机电流 ICC<0.1μA
●符合 RoHS 标准，100％无铅封装

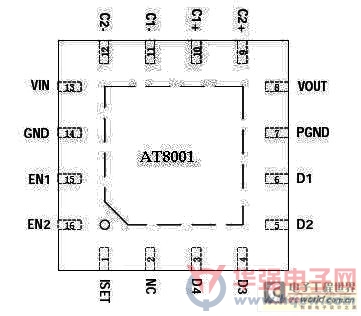

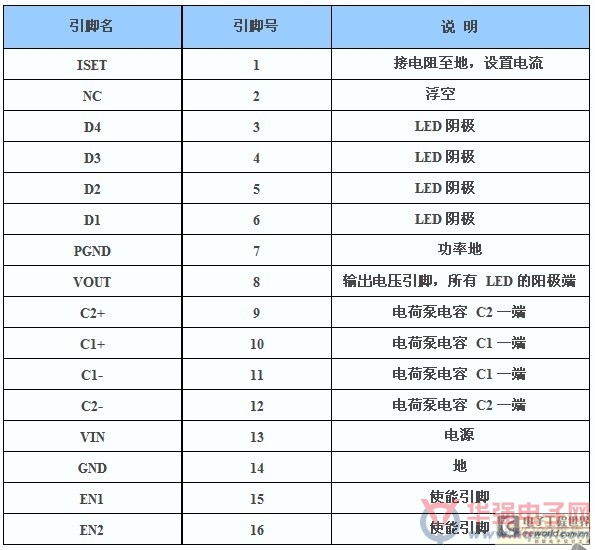

AT8001的引脚排布及说明:

应用领域

●手机
●数码相机f
●MP3、PMP、PDA

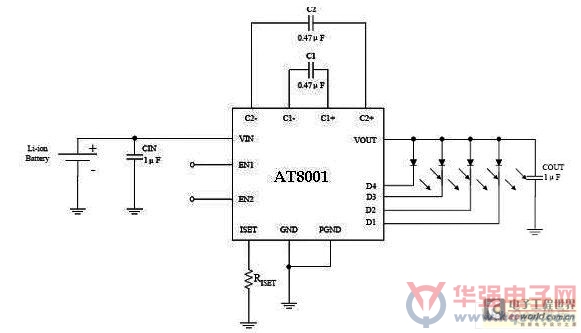

典型应用电路：
