资深技术专家李中鹏：探讨2G11灯管如何接线
来源：华强LED网 作者：李中鹏 时间：2012-11-02 15:06
本文作者李中鹏：深圳市同鑫科技有限公司高级工程师，在技术方面有很高的造诣。
由于近期2G11灯管得到广范的推广，但是好多人拿到配件后确不知怎么去接线，这里做一下简单的介绍，希望对大家有用。

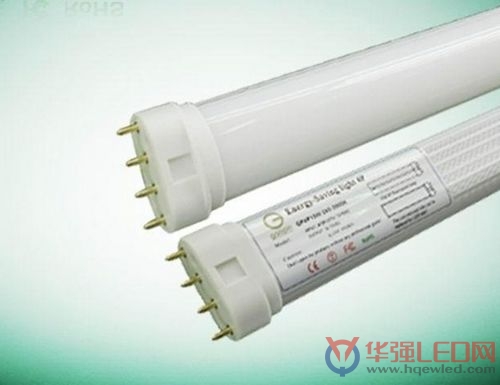

2G11灯管（图片来源于互联网）
根据GB16843-2008单管荧光灯的安全要求

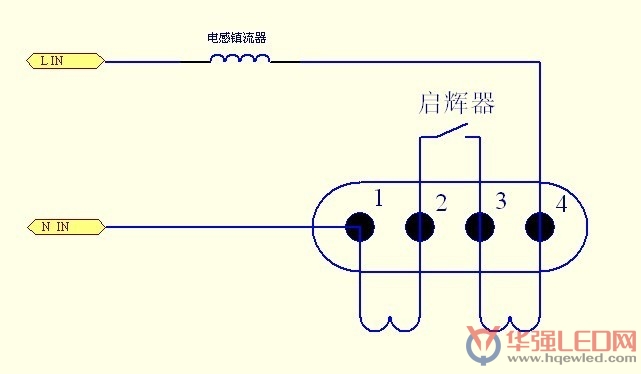

里面的阴极接线方式介绍，结线方式如下图：

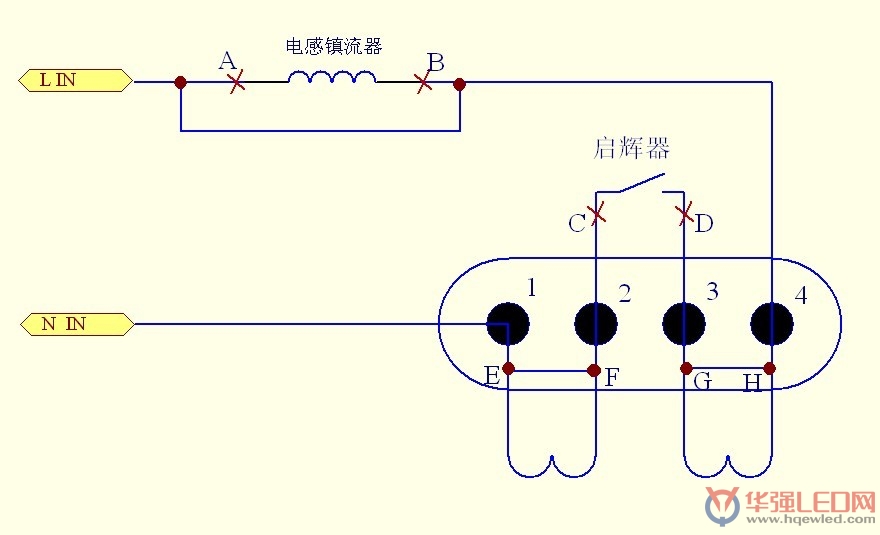

LED 2G11灯管灯脚的接线方式为1脚和2脚短接， 3脚和4脚短接。在替换原有灯具的过程中无需使用启辉器，因此直接拆除。由于镇流器在电路中也会耗电，且在加电瞬间会产生一个较强的电动势，容易损坏电源，因此对其要采用拆除短接的方式，A、B 两点与镇流器断开，然后用导线连接f起来。C 、D 两端断开，E、F两端连接，G、H 两端连接。详细如下图：
