技术剖析：LED的连接方式及串并联优缺点

本文内容来源于LED资深技术专家：文茂强

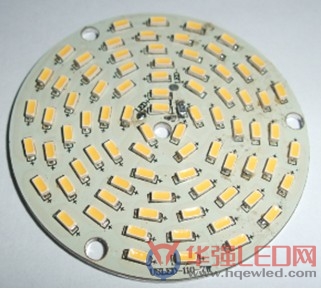

液晶显示器背照灯、一般照明器具、路灯等用途需要同时驱动多个高亮度LED。这些LED 需要串并联组合连接，并且需要进行驱动。

LED串联

例如，驱动28盏LED时，可以设想的连接方法有六种。一种是先串联14个LED（LED串）然后并联两条这样串联而成的LED串（14串联×2并联）。除此之外，还有7串联×4并联、4串联×7并联、2串联×14并联、28串联×1并联、1串联×28并联等连接方式。

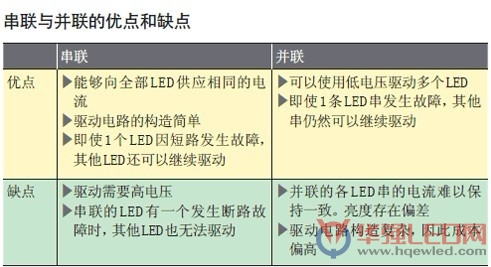

究竟哪种连接方法最佳呢？回答这个问题需要了解串并联的优缺点。

串联的优点在于亮度均匀

串联的优点是同串的LED亮度均一。因为向所有LED供应的电流相同。而且，驱动用IC只需输出一个电流，就能够点亮串联的全部LED，电路的结构简单。除此之外，即使一个LED短路发生短路故障，其他LED仍能继续点亮也是其优点所在。

缺点是驱动电压较高。14个LED 串联时，假设1个LED 的正向压降（VF）为4V，则驱动电压需要56V。如果28个串联，则高达112V。除部分半导体厂商的产品之外，高驱动电压的LED 驱动IC 的可选范围极窄。

除此之外，还存在一个LED 发生断路故障后，串联的LED全部无法点亮的缺点。

并联的优点有两个：一个是能够以低电压同时驱 动多个LED。如果是2串联×14并联的构造，那么，8V的驱动电压可以驱动28个LED。另一个优点是当一个串联LED 因某种原因发生故障时，其他串联的LED 可以继续点亮。也就是说，可以组成不易受故障影响的电路。

缺点也有两个：一个是并联的多个LED串的供电电流难以控制到相同数值，所以每串LED的亮度很可能产生差异。另一个是驱动电路更加复杂。如果并联数量是14，就需要为14个LED串布线。而且，按照电路结构，全部LED串都必须单独进行电压控制和电流控制，从而导致增加成本。
