无需外部元器件的1W白光LED驱动方案

无需外部元器件的1W白光LED驱动方案

       杭州士兰的SD42351是一块稳流集成电路。它主要功能是稳定流经LED的电流，消除了传统稳压IC的缺陷。LED的亮度大小是由流过LED的电流大小所決定，故只要控制流过LED的电流大小，就能控制LED的亮度。


主要特点

无需任何外部元器件

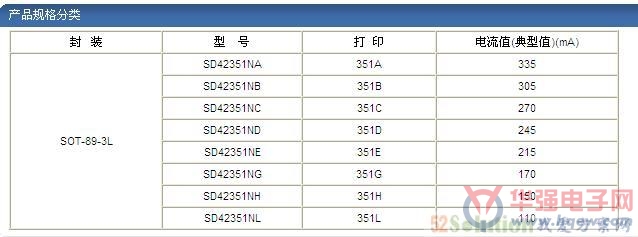

恒定110mA，150mA， 170mA， 215mA，245mA，270mA，305mA，335mA输出驱动电流
+3V－+6V的输入工作电压范围
高效率、低压差
200μA的静态电流
输出短路断路保护
过温保护
2kV HBM ESD保护
先进的BiCMOS工艺

应用

       1W的功率LED驱动

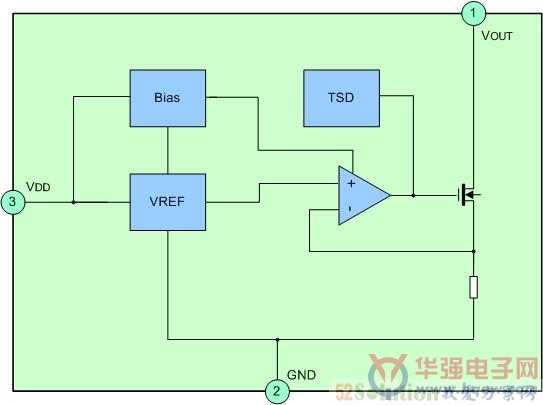

       LED驱动结构框图
