新日本无线推出四款超低功耗单电路CMOS运放

新日本无线推出四款超低功耗单电路CMOS运放

       新日本无线株式会社现已开发了具有超低功耗的单电路CMOS运放系列NJU77000/001*1及NJU77000A/001A*2共4款产品，并已经开始提供样片了。该运放的消耗电流只有0.29μA typ.，还具有低工作电压、高精度和轨至轨输入输出等特点。

       NJU77000/001、NJU77000A/001A系列运放产品除了有超低功耗之外，还有低工作电压（+1.5V min.）、高精度（失调电压：0.35mV typ. /温漂：0.65μV/℃ typ.）、低偏置电流（1pA typ.）、轨至轨输入输出等特点最适合于传感器电路。并且，耐RF噪声特性、抗电容性负载振荡特性、以及2种引脚配置封装等特征使之应用更加便利。这些优点最适合于延长家用医疗保健器材、气体检测器等传感器应用产品的使用寿命。

【产品特点】

1. 具有行业界里最超低功耗，及低工作电压、高精度特性、轨至轨输入输出等其他特性( Ta= 25℃、VDD=+5V, 全款产品的共同特性 )

2. 能够在全温度范围内（-40～+105℃）保证超低消耗电流(Ta =–40℃ ～ +105℃, VDD=+5V, 仅限定NJU77000A/77001A)

3. 提高了抗电容性负载振荡的特性，使用更加便利( 全款产品 )

有驱动470pF负载的能力，对于电容性负载所引起的振荡有很强的抗性。

4. 2种小型封装和2种引脚配置，利于设计的便利性( 全款产品 )

配备了2种小型封装（SC-88A/SOT-23-5）和2种引脚配置，对电路板的设计有很大的便利性。

封装

SC-88A 5针 ( 2.0mm X 2.1mm X 0.95mm /F3封装 )

SOT-23-5 5针 ( 2.9mm X 2.8mm X 1.1mm /F封装 )

引脚配置

Type1 Pin1引脚是输出端子（多用于日本以外产品） SOT-23-5

Type2 Pin4引脚是输出端子（多用于日本产品） SC-88A/SOT-23-5

【应用】

家用医疗保健器材（血压计、便携式心电检测仪、血糖计等）、气体检测器

传感器电路（O2传感器、煤气传感器、电流传感器）应用产品

电源监测电路、光电二极管IV转换运放

【样片价格】

样片供应：已从2012年11月开始

样片价格：NJU77000/NJU77001 60日元/1个；NJU77000A/ NJU77001A 80日元/1个

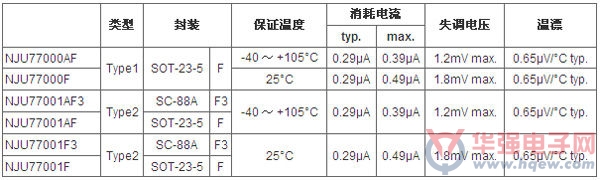

【产品系列】

*1 NJU77000和77001的区别是引脚配置不同。

*2 NJU77000A/NJU77001A能够在全温度范围（Ta= -40～+105℃）内保证都有超低消耗电流特性。
