德州仪器推出最高电流密度的 10A SWIFT™ DC/DC 转换器

        日前，德州仪器 (TI) 宣布推出一款采用极小型 3.5 毫米 × 3.5 毫米 HotRod? QFN 封装并集成 MOSFET 的最新同步降压 DC/DC 转换器。该 SWIFT? 10A TPS54020 不但支持最高电源密度，而且还包含频率同步、180 度异相位开关以及可选电流限制等功能，可在空间有限的高电压通信、游戏及工业计算应用中为 FPGA、片上系统 (SoC)、DSP 以及处理器供电。该转换器与 TI WEBENCH? 在线设计工具配合使用，不仅可简化高电压 DC/DC 转换，同时还可加速设计进程。

       最新 HotRod 集成电路封装不仅可保护集成 MOSFET 免受寄生电感干扰，而且还可实现低电阻，从而支持大电流、高效率以及小尺寸。散热增强型 15 引线封装比类似产品小 50%。

       TPS54020 归属 TI 负载点 DC/DC 转换器系列，该系列包括采用 3 毫米 × 3 毫米 QFN 封装的 6A TPS54623 以及采用散热增强型 eTSSOP-20 裸焊盘封装的 12A LM21212-1 及 15A LM21215 转换器。

       TPS54020 DC/DC 转换器的主要特性与优势

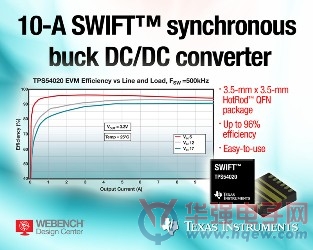

·         集成型 8 毫欧姆高侧及 6 毫欧姆低侧 MOSFET 可在 12V 至 1V 电压下提供高达 96% 的效率；

·         可选 6A、8A 及 10A 电流限制阈值不但可在低输出电流下实现效率优化，同时还可缩小外部组件尺寸；

·         180 度异相位开关可将输入电流波纹锐减达 50%；

·         200KHz 至 1.2MHz 可调开关频率支持小型输出电感器及电容器，可进一步节省空间。

        供货情况与封装

       采用 15 引线 HotRod QFN 封装的 TPS54020 DC/DC 转换器现已开始批量供货，可通过 TI 及其授权分销商进行订购。

       查阅有关 TI 电源模块的更多详情：

·         订购最新 DC/DC 转换器的样片与评估板：www、ti、com、cn/tps54020-pr-cn；

·         采用 TI WEBENCH 电源设计工具在线设计完整电源管理系统：www、ti、com/webenchpwr-pr；

·         了解有关所有 TI SWIFT DC/DC 转换器的更多详情：http://www、ti、com/swift-pr；

·         通过 TI E2E? 社区电源论坛咨询问题、共享知识：www、ti、com/powerforum-pr；

·         从 TI PowerLab? 参考设计库下载电源参考设计：www、ti、com、cn/powerlab-prcn；

·         访问德州仪器在线工程师社区咨询问题：www、deyisupport、com。

          商标

         WEBENCH 是德州仪器的注册商标，而 SWIFT、HotRod、TI E2E 以及 PowerLab 则是其商标。所有其它商标均归其各自所有者所有。

         关于德州仪器的 WEBENCH 工具

        WEBENCH 设计工具与架构组件库包含来自 120 家制造商的 30,000 多个组件。TI 分销合作伙伴每小时将进行一次价格与供货信息更新，可充分满足设计优化与生产计划需求。用户可获得 8 种语言的版本，几分钟内就可进行完整的系统设计比较并作出供应链决策。如欲启动免费设计，敬请访问 TI WEBENCH 设计环境：www、ti、com/webench-pr、
