CMMB移动电视测试解决方案
CMMB不仅仅意味着一个标准，更意味着整个产业链。当CMMB如火如荼地开展运营尝试时，一个更为重要的技术问题呈现出来：如何对CMMB各个环节进行检测？针对CMMB终端产品如何进行开发测试？如何进行性能评估和质量认证？生产线测试如何在保证信号质量的同时尽可能降低成本？ 这一系列的问题可以归纳为：CMMB终端测试技术。
本文介绍CMMB的主要测试参数和各个层面的测试要求，并对基于Rohde & Schwarz(罗德与施瓦茨，下文简称R&S)公司的CMMB终端测试方案进行了论述。
CMMB终端测试参数
CMMB终端各式各样，但它们的功能实现都是基于一个CMMB解调接收模块。这个模块将从接收天线输入的RF信号进行解调，然后送给CMMB解码模块，在各类其他信息(比如业务信息)的辅助下为用户显示各类节目。
CMMB终端的性能取决于各个相关环节，包括高频头、解调处理模块、解码处理模块及整机性能。因此，对应的测试涵盖芯片、器件和整机三个大的环节。针对实际应用，CMMB测试分为研发测试、生产线测试、一般功能性验证和生产线大规模测试这几个类型。
整机性能的质量认证测试涵盖的测试内容最多，也最齐全，因为整机性能测试需要考虑各个模块的性能。由于目前CMMB终端大多基于UHF波段，且以利用地面无线传输为主，所以CMMB终端目前需要测试的主要参数主要有下面几个：
a. 信道参数测试。这是最基本的测试，一个CMMB终端只有按照CMMB标准信道调制的要求研发制造才有可能满足CMMB标准。一般而言，需要考虑终端能否自动识别CMMB信道参数，正确解析时隙信息等。
b. 接收灵敏度。这是无线接收模块测试的重要指标，反映接收模块，尤其是高频头对弱信号的处理能力。
c. C/N门限测试。C/N测试非常重要，一般需要分别考虑在AWGN信道、瑞利静态多径信道和其他动态多径信道模型下测试C/N门限。
d. 数字邻频干扰(上下邻频)。该测试用于检测CMMB接收机是否可以抵抗较强的数字信号干扰，这种干扰在上下邻频处最明显。
e. 模拟邻频干扰(上下邻频)。对于模拟信号干扰，CMMB接收机也要进行测试。
f. 动态多径下的移动速度。由于CMMB是移动多媒体广播标准，许多情况下接收机都处于移动状态，所以测试可以支持的最大运动速度可以反映抗多普勒频移的特性。
g. 抗脉冲噪声性能。无线信号在空间传播时，会受到脉冲噪声的干扰，因此CMMB接收机需要测试抵抗脉冲干扰的能力。
h. 抗单频干扰。对于空中的单频干扰，CMMB接收机也需要进行测试，以确保接收机的接收性能。
CMMB研发/质量认证测试
CMMB研发和质量认证测试要求最高，其四个基本要求是：测试的内容最齐全、测试的手段最先进、测试的方法最合理、测试的精度最精确。为满足这四个测试要求，R&S公司推出了CMMB高级测试系统，可实现当前最完善的CMMB测试。
1．高级测试系统

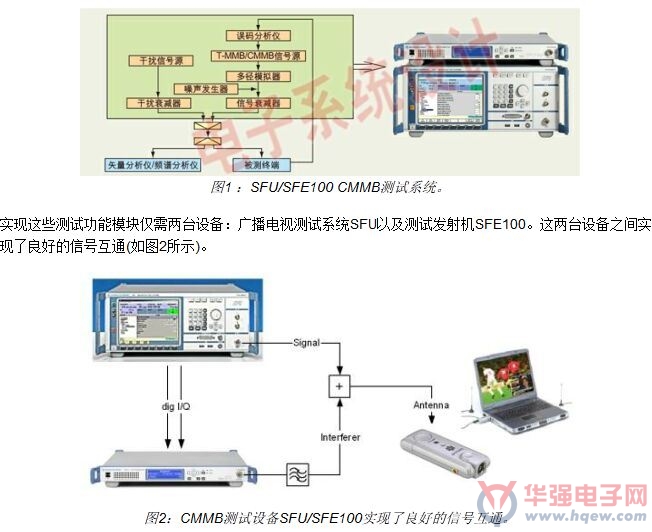

图1左侧给出了实现CMMB功能测试所需的功能模块和设备。如果每个模块都由一台设备实现，则整个系统将多次引入插入损耗和信号干扰，测试将变得不精确。R&S的CMMB测试设备以最大紧凑度实现了这些功能模块。
R&S SFU具备数字I/Q输出接口，可以把I/Q数据传输给SFE100，SFE100通过内部的I/Q调制器把接收到的I/Q信号实时调制输出。这个组合可以实现同邻频干扰测试。

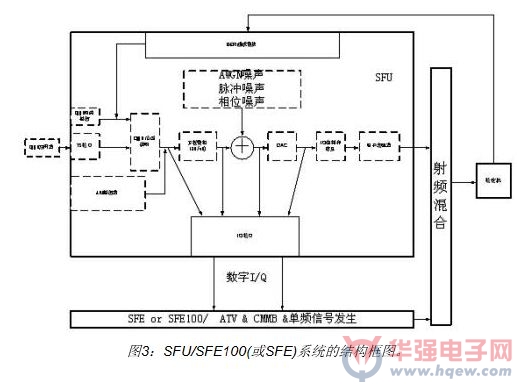

R&S公司的广播电视测试系统SFU功能强大，可以输出不同位置的I/Q数据，也可以加入多种信道模拟。图3说明了SFU/SFE100构成的系统所能完成的测试任务。
从图3可知，SFU和SFE100或SFE配合后可以完全替代图1左侧的功能模块，内部高度精确的信号互连确保了测试的一致性和最大精确度。
SFU可以实现如下CMMB测试功能：内部发生CMMB PMS流或接收外部输入的CMMB复用流；对接收到的或发生的PMS流进行实时信道编码；实现20/40路衰减模拟(包括高精度衰减模拟)；在信道加入多种噪声(高斯、相位和脉冲以及混合)；输出和输入IQ信号；进行IQ失真模拟；实现频率和电平的精确控制，同时满足宽的测试范围；在内部以ARB方式产生CMMB非实时信号(利用ARB播放器)；BER环回测试；与SFE/SFE100配合实现所有的数字同邻频干扰测试、单频干扰测试和模拟同邻频干扰测试。

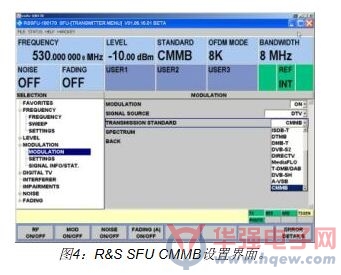

此外，利用SFU进行CMMB测试的操作非常简单，各个参数设置一目了然。如图4，所有跟CMMB相关的参数可以直接从左边树图选择，设置非常快捷。
需要特别说明的是，SFU内部可以产生ARB模式CMMB信号，因此利用图4所示的GUI左边树图的INTERFERER选项可以实现数字同邻频干扰测试。如果配合SFU的预设模拟信号选件，还可以进行模拟同邻频干扰测试，而无需SFE/SFE100的支持。当然，SFE/SFE100未来还可以支持其它任何数字标准的测试，不仅局限于CMMB标准。
