Silicon Labs推出业界最小最节能的PCI Express时钟

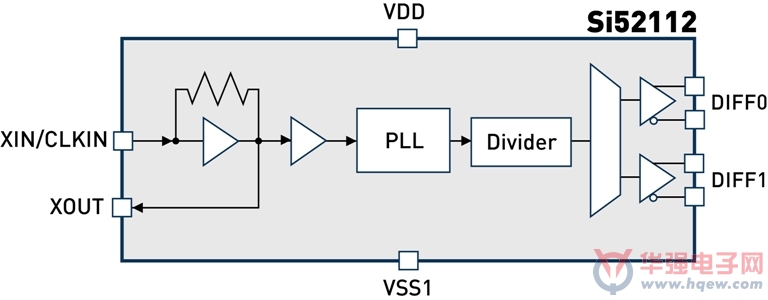

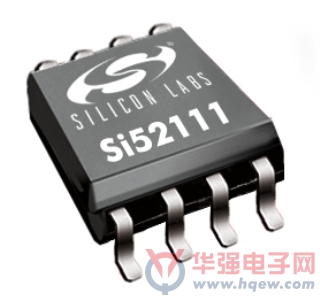

    Silicon Labs （芯科实验室有限公司）今日宣布推出新型1路和2路输出PCI Express（PCIe）时钟发生器，该PCIe时钟发生器具有业界最小封装和最低功耗，进一步扩展其在业界领先的PCIe时钟解决方案。Si52111和Si52112时钟发生器IC完全满足PCIe Gen 1/2/3标准的严格要求，特别针对注重电路板空间、功耗和系统成本敏感型的批量消费类、嵌入式、通信和企业级应用而设计。

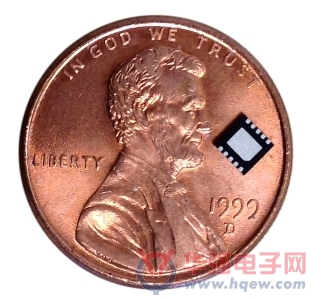

   Silicon Labs公司Si5211x时钟发生器适用于空间受限、对功耗敏感，以及需要工业标准PCIe连接的消费类电子产品，如数码相机等。为满足以上消费应用的小尺寸需求，Si5211x时钟提供3 mm x 3 mm 10引脚TDFN封装，此为当前PCIe时钟市场的最小封装。超低功耗时钟发生器与同类产品相比减少高达8倍的电流消耗（小于15mA），由此设计人员更容易满足绿色能源规范，同时增强系统可靠性。另外，芯片还满足高达50%余量的PCIe抖动要求，具备更低的位错误率，从而进一步提升可靠性。

   除了节省功耗和提升抖动余量之外，Si5211x时钟发生器还采用创新的推挽式（push-pull）输出缓冲技术。与目前市场上的解决方案相比，Si5211x PCIe时钟发生器集成所有终端和参考电阻，无需额外的外部元器件。高集成度的芯片设计旨在帮助系统设计人员降低物料成本、板面积需求和设计复杂度。而其他公司的解决方案大多数需要在每路输出时钟上增加多达4个电阻，以及1个电流源参考电阻。电阻集成在芯片中还具有另一个好处，设计人员可以在Si5211x IC输出和接收器输入之间设计简洁的传输线路，简化电路板设计，消除时钟传输线的不连续，以提升信号完整性。

   Silicon Labs副总裁暨时钟产品总经理Mike Petrowski表示：“PCIe接口标准在网络存储和服务器及各种应用中的普及，推动了对于小尺寸、高集成度和超低功耗PCIe时钟解决方案的需求。Silicon Labs通过业界最小和最低功耗PCIe时钟发生器满足应用需求。Silicon Labs PCIe时钟发生器尺寸虽小，但是此单芯片解决方案中集成许多其他特性，大大提高信号的完整性。”

   作为全球领先的“一站式”时钟IC产品供应商，Silicon Labs为业界提供最完整的PCIe兼容的时钟解决方案。Silicon Labs扩展的PCIe时钟产品广泛，包括针对功耗和成本敏感型PCIe应用的时钟发生器和时钟缓冲器；以及网络定制时钟发生器/缓冲器，其基于FPGA和SoC设计需求，需要多种差分时钟格式并兼容PCIe标准。

   价格和供货

   Silicon Labs Si5211x PCIe时钟发生器现已量产，可选择1路和2路PCIe输出。在一万颗采购量，芯片单价为0.53美元到0.91美元。此外，Silicon Labs还提供易于使用的评估平台，以加速PCIe应用开发。2路输出的Si52112-B4-EVB PCIe时钟发生器评估板价格为100美元。
