京瓷新FPC/FFC连接器仅0.5mm间距
来源:华强电子网 作者:—— 时间:2013-07-03 08:57
近年来,随着4K电视、3D电视等高清、超薄液晶电视的飞速发展以及车载导航仪的高功能化,对于液晶模组用连接器的传输速度及小型化要求越来越高。

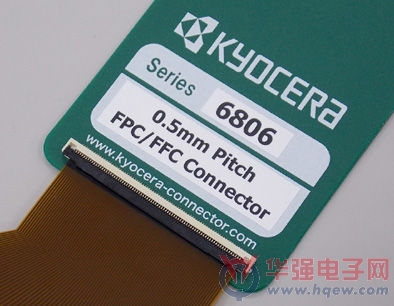

为了满足这些要求,京瓷连接器制品株式会社日前开发出0.5mm间距、板上高度1.75mm、可进行高速传输的FPC/FCC连接器6806系列。翻盖部分采用凸形结构让操作变得更加简便,并且可以通过明显的触感来确认锁扣情况。另外,为了使连接紧密可靠,此次还增加了与FPC/FFC的接触范围。
本产品除了用于FPC外,还可对应阻抗调整FFC,通过特性阻抗调整提高周波特性,满足了新一代数据传输方式V-by-OneHS以及CalDriCon的高速传输。
京瓷连接器制品株式会希望本产品能够为实现液晶电视、汽车导航仪等产品中液晶接触部的高速传输和薄型化做出贡献。
产品简介
1. 低高度且具有良好的操作性。
板上高度1.75mm, 翻盖采用了简易开闭的构造。
2. 翻盖操作时的良好触感。
可以通过明显的触感来确认锁扣情况。
3. 对应新一代数据传输方式V-by-OneHS以及CalDriCon
可对应液晶电视用新一代数据传输方式V-by-OneHS以及CalDriCon的最高速度。
4. 采用带锁FPC/FFC可固定锁扣
采用带锁FPC/FFC,可以固定锁扣,防止接点移位或外力拉脱,提高了工作效率。
5. 对应自动安装的1料盘3,000pcs的压纹带包装
6. 支持环保并对应RoHS指令、无卤素指令

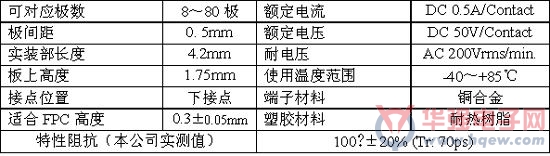

7. 产品规格
