大联大旗下诠鼎推出东芝马达控制解决方案

大联大旗下诠鼎推出东芝马达控制解决方案

       大联大集团宣布，其旗下诠鼎集团推出东芝马达控制整体解决方案。该款马达控制整体解决方案采用混合DMOS(BiCD)工艺技术制成，集高分辨率PPG和高精度模拟控制接口于一体，其电压和电流能力高于现有的Bi-CMOS电机驱动器。

       东芝电机驱动器还具有功能性强、功耗低等特点且芯片封装种类繁多，适用于各种装配形式。该产品具备电路异常检测功能 (POR、TSD和ISD)，可以进行上电复位(POR)，防止在器件开关时发生运行故障；通过热探测电路检测器件是否存在异常过热，以便判断是否进行过热关机(TSD)；当任何器件终端与电源或接地之间发生短路时，过电流探测电路会停止器件运行，自动过电流关机(ISD)。

       在该解决方案中，TB67S213FTAG和TB67S215FTAG皆为两相双极步进电机驱动器；TB67S213FTAG使用一个PWM相位信号控制，TB67S215FTAG使用PWM CLOCK-IN控制；都采用BiCD工艺，额定功率为40 V/ 2.5 A（绝对最大额定值）；其内置VCC稳压器，都可以操作于单一的马达电力（VM）供应。

TB67S213FTAG                                  TB67S215FTAG　　　

特点:

       可驱动一个双极步进电机；

       PWM电流反馈控制；

       运行在1、1/2、1/4的步阶模式；

       MOSFETD的输出级使用低导通电阻；

       高电压和大电流（请参阅规格书中的绝对最大额定值和操作范围）；

       错误检测功能：上电复位（POR）、热关断（TSD）和过电流关断（ISD）；

       内置VCC稳压调节器允许器件操作在一个单独的VM电源；

       可定制的PWM斩波频率，依据使用的外部器件（电阻/冷凝器）；

       封装：P-WQFN36-0606-0.50。

       TB67B000HG是一个高压脉宽调制直流无刷马达驱动器。该产品将一个正弦波PWM ?宽角度整流控制器和高压驱动器集成在一个封装中 。本产品经过精心设计，通过使用一个来自微控制器的模拟电压信号作为速度控制信号，可以直接改变BLDC的速度。

TB67B000HG

特点:

       集成控制器和高压驱动器整合于一体。

       可以选择正弦波PWM驱动器或宽角度整流驱动器。

       IGBT按三个桥接单元排列

       内置振荡器电路（载体频率=fosc/252（Hz））

       高端自举电源：内置自举二极管

       内置过电流保护、热关断、欠压锁定以及马达锁检测。

       芯片上调节器（Vreg=7V（典型值），30mA（最大值），Vref out=5V（典型值），35mA（最大值））

       工作电源电压范围：VCC=13.5至16.5V

       工作电源电压范围：VBB=50至450V

       东芝是首批通过引入协处理器向量控制（向量引擎）以提高电机应用能效性的公司。M370系列微控制器包括向量引擎（VE），即是作为东芝所开发的能效型Cortex?-M3内核微控制器系列的一部分。东芝目前正在开发一系列结合了“新向量引擎”（暂定名称，正在开发中）的产品，这些产品的应用范围更广且将进一步提高电机设计的效率。此项开发将以TX03作为开始，紧随其后的是TX04系列（基于Cortex?-M4F 内核）。另外，针对基于8位微控制器的低成本方案，东芝将会推出最新的搭载PMD（可编程电机驱动器）电路的TX00系列（搭载Cortex?-M0内核）。东芝将采用一系列不同的嵌入式内存尺寸、外围 IP、不同的应用开发包（包括家用电器、办公设备和工厂自动化设备等）以进一步强化这些产品阵容。东芝将继续积极推动新技术和新产品的开发，进而提供电机应用的最优化解决方案。

附带产品列表：

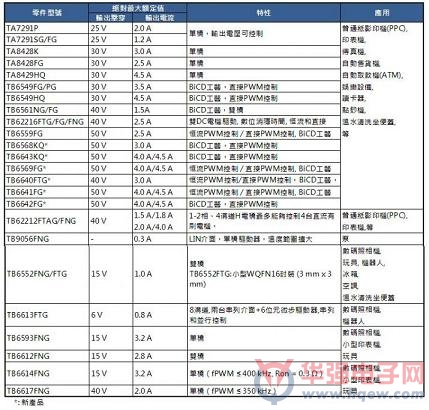

图1 有刷电机驱动器

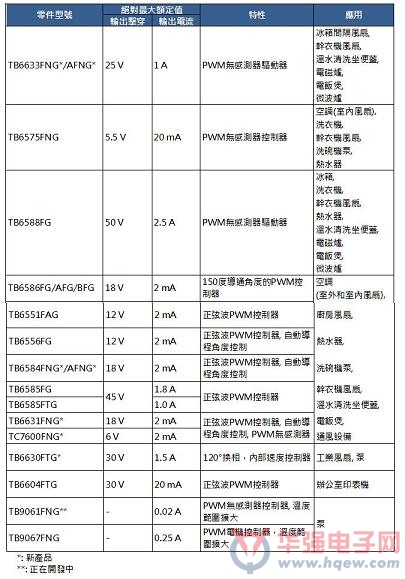

图2 无刷电机驱动器

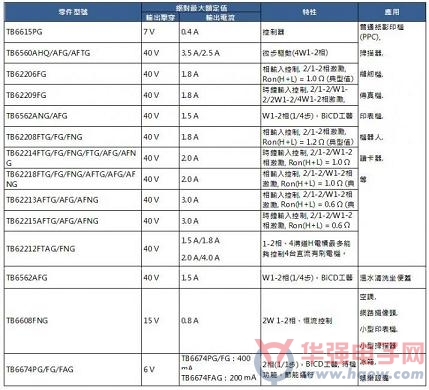

图3 步进电机驱动器
