基于DU8633Z高性价比吸顶灯方案
来源:电子工程专辑 作者:—— 时间:2013-08-27 10:06
摘要:本文首先分析了LED驱动电源的发展现状及发展趋势,介绍了目前市场上主流LED驱动电源的优缺点。为顺应市场要求,本文应用上海占空比公司的DU8633Z芯片,提出了一种非隔离的高性价比吸顶灯控制方案,并实验验证了系统高精度的恒流控制性能,最后展望了LED驱动电源的发展前景。
1引言
随着LED照明技术的不断发展以及LED照明灯具体积小构造简单的特点,LED照明灯具越来越受到欢迎。但是由于LED照明灯具价格较高,使其在百姓生活中的应用并不普遍。所以为了提高LED照明产品的性价比,满足低成本的要求,LED驱动电源将更多地从隔离式向非隔离式过渡,总的元器件数量必须要尽可能地减少,而驱动电源的效率和恒流质量也要不断提高。
2.1 目前LED非隔离驱动主流控制方案
目前非隔离LED驱动主流的控制方案是一种开环的恒流控制方式。该方案的控制策略为通过设定芯片外围电阻值来控制MOSFET的关断时间。在每个周期开始时,MOSFET开通电感电流线性上升,当上升到最大值时MOSFET关断,过了设定的关断时间,MOSFET又会再次导通。调节MOS管的采样电阻以及关断时间就可以达到恒流控制的目的。这是一种简单有效地控制策略,但是由于是开环控制,所以输出电流会受输入电压波动的影响,也会受到输出负载变化的影响。
2.2基于DU8633Z的吸顶灯控制方案
DU8633Z是一款连续电流工作模式的降压式恒流控制器,专用于驱动小功率LED照明应用。图1为DU8633Z内部结构框图。他采用独特的闭环恒流控制专利-TRUEC2技术,可在宽松的外围电感参数条件下实现高精度的输出电流,确保批量生产时LED灯具亮度的一致性。DU8633Z提供了外部可编程的、高精度的输出电流控制方案,只需要±1%精度的检测电阻,和不太精确的滤波电感,再加上少量的外围器件,就可以实现3%系统恒流精度。
图2所示为DU8633Z吸顶灯控制原理图。在上电后,母线电压通过启动电阻给VCC引脚的电容充电,直到VCC电压上升到启动阈值电压后,芯片启动工作。DU8633Z内置12V稳压管。由于芯片的典型工作电流只有200uA,因此,无需专门的供电电路,利用启动电阻就可以直接供电,既减少系统成本,又提高了系统效率。
本方案还提供了过压保护功能。当输出电压超出限定值时,电路会通过辅助绕组触发外接三极管导通,从而将VCC拉低,使电路停止工作。

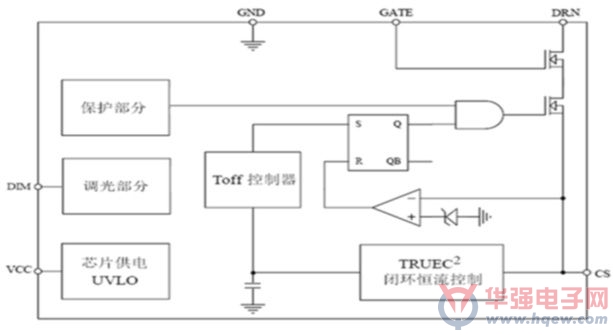

图1 DU8633Z内部结构方框图

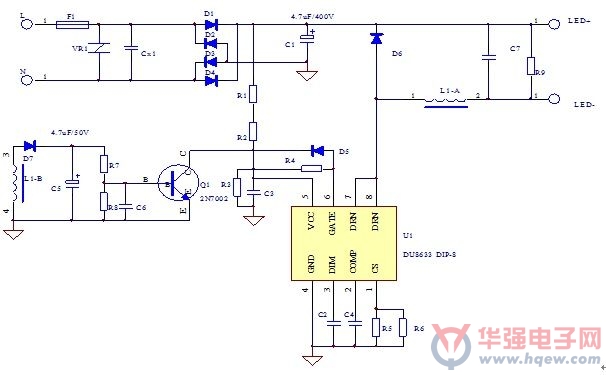

图2 基于DU8633Z的吸顶灯控制原理图

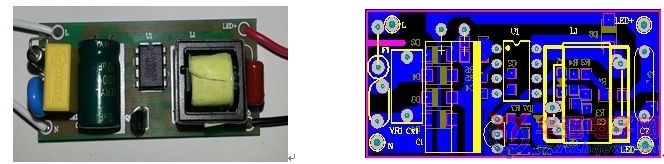

图3 DU8633Z应用实物图及其PCB布线图
