一次性1TB NAS硬盘是怎么做成的？

     这款1TBNAS硬盘由西部数据公司(Western Digital/WD)生产，属于My Book World Edition系列。我用它做多台电脑的备份，还通过共享路由器，用Sonos音频网络播放流音乐。虽然它已经损坏，但我仍然可以利用其它的外接硬盘恢复数据，并将数据转存到新买的3TB硬盘中。

      当我手里拿着这块硬盘时，忽然意识到20多年前自己拿到40MB硬盘时欣喜若狂的样子是多么好笑。而现在，在原来的1TB硬盘损坏之后，我只要花170美元就可以买到一个3TB的新硬盘。它是怎么做成的？我们为什么会理所当然地使用它？我必须探究一下这个问题。

       经过多年的发展，人们对于电磁铁、量子原理、材料、信道均衡、电动机控制和电动机定位算法的基础研究都可通过这些硬盘得以体现。一个小小的拆卸件可供人们谈论的远不止这些，而我们总是习以为常地使用硬盘。像往常一样，我会继续研究这些零部件，就像品味一本好书一样。这种产品凝聚了那么多的想法、研究和创新，将它抛弃实在于心不忍，但在妻子给我脸色看之前我所了解的只有这些。

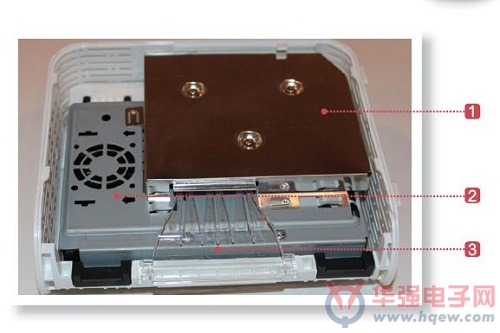

1,主控板外壳带有I/O端口、电源键、重置键及控制电子元件。

2,控制板外包有金属罩，通过直角边缘连接器与硬盘连接。整个硬盘通过四个橡胶“减震”支架与主机箱相连，希望它的减震效果会更好。

3,取下封盖后，可以看到塑料光导管，即在硬盘前方看起来很酷的、配套的、可以上下灯闪动的导管(有没有霹雳游侠的影迷？跟影片中车灯的效果差不多)。光导管传输的光源来自主控板上一个LED池，池中共安装了6只LED。感觉很奇妙，因为这是我第一次看到原装的光导管。

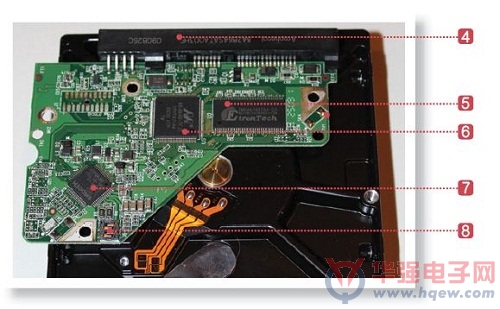

4,与WDNAS主控板和接口板连接的安费诺(Amphenol)842864SATA003HF90度连接器。

5,钰创科技(EtronTech)EM6AA160TSA-5G，DDRSDRAM的传输速率为256Mbit/s。

6,Marvell88i8846系统控制处理器。

7,由意法半导体公司(ST Microelectronics)生产的SMOOTHL72513.1电机控制和硬盘集成电路。

8,与硬盘电机相连的四脚接口，带状心跳线，需牢固、小心地安装。

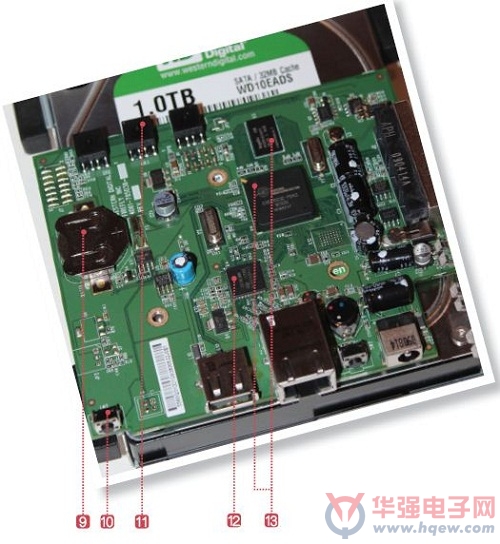

9,备用电池。

10,尾部的电源键，其后是USB接口、以太网接口、重置键和电源输入接口。

11,共有三个塑料罩，每个塑料罩下面装有两只LED，灯光被导到硬盘正面。

12,2008年推出的LSITruePHYET1011C2-C千兆以太网收发器。该产品基于0.13μm技术开发，完全遵从IEEE802.3、802.3u及802.3ab等标准。它的主要卖点是使用的过采样结构可以提高均衡度。

13,由牛津半导体公司(OxfordSemiconductor)生产的OXE810DSE(自PLXTech收购Oxford后改称为PLX810)是一个双SATA千兆以太网控制器。它是主接口IC，通过迷你PCI支持802.11标准。如今它已被NAS7821替代。2010年，BrianDipert也拆卸了一个更老式的WDNAS硬盘，并在相关文章中也对PLX芯片进行了描述(文章链接地址：www、edn、com/4312333)。该PLX芯片的DDR2内存(HynixHY5PS1G1631C)也为1GB。

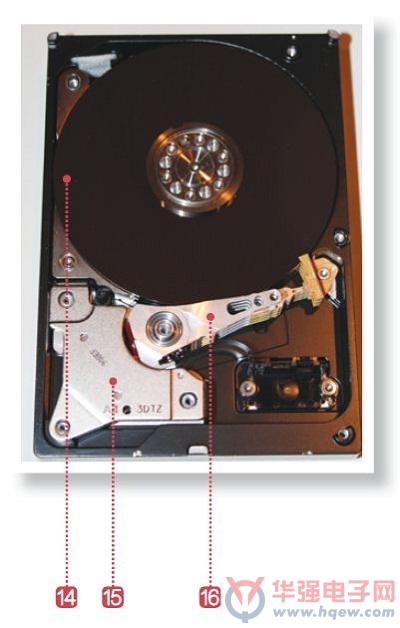

14,三个盘片(盘片及磁头相关技术在过去20年中取得了很大的发展。欲了解现代存储技术，包括巨磁电阻乃至自旋电子和量子比特的更多信息，请访问以下网址：)。

15,音圈和钕磁铁壳(音圈位于上端和下端两块磁铁之间，带有连接至SMOOTHL7251的四线接口，以控制读/写磁头位置并获取数据)。

16,静止的磁头电枢(电枢由左侧位于镀镍钕磁铁之间的音圈电机驱动，镀镍钕磁铁是当今吸引力最强的永磁)。
