德州仪器推出面向3G及4G LTE 智能手机的包络跟踪 DC/DC 转换器
来源:华强电子网 作者:—— 时间:2013-10-15 14:27
日前,德州仪器 (TI) 宣布推出业界最高效包络跟踪电源解决方案,支持智能手机与平板电脑使用的 3G 及 4G LTE 多模式多频带 RF 功率放大器,其可帮助延长电池使用寿命。集成 DC 升压功能的最新 LM3290 降压转换器与配套 LM3291 线性放大器可实现在 RF 发送器中使用包络跟踪技术,与采用平均功率跟踪的系统相比,不仅可将功率放大器温度降低 20 摄氏度,而且还可将整体功耗锐降 25%。
支持所有 3G 及 4G LTE 频带
全球不同电信运营商提供的 LTE 信号拥有 20 多种不同频带,为保证其高速数据传输,需要较高的峰均比 (PAR),并会生成更高的发送功率,这不仅会降低 RF 功率放大器的效率,而且还会产生额外的热量。LM3290 与 LM3291 支持低至 2.5V 的电源电压,不但可在更高功率输出水平与高 PAR 下提供高效率,同时还可充分满足所有 LTE 频带中的严格接收频带噪声要求。观看Engineer It视频,了解如何进行包络跟踪设计的概况。
LM3290 与 LM3291 的主要特性与优势:
· 带宽与电池电压灵活性:不仅可管理高达 20 MHz 的所有 3G 及 4G LTE 带宽以及从 2.5V 到 5V 的电池电压,同时还可充分满足各大供应商的功率放大器要求;
· 最高效率:上述器件的包络跟踪功能不但可帮助将散热与功耗降低25%,而且还可使用 LTE 25RB 的高级电源跟踪技术实现超过 90% 的效率;
· 更高的电源容量:智能手机及平板电脑在电池余量低时无需最大限度降低功耗。LM3290 中的集成型 DC 升压转换器可提供最大发送功率,即便在较低电池电压情况下也能支持较高的 LTE 数据速率;
· 无缝的模拟数字接口支持:支持适用于包络跟踪的 MIPI? eTrak? 模拟差分前端接口以及 1.8V MIPI RFFE 数字接口,可简化与业界最新 RF 平台的集成。此外,这些器件还可在包络跟踪与平均功率跟踪工作模式之间进行无缝转换;
· 高性能、低噪声:LM3290 与 LM3291 可在高 LTE 带宽(LTE10 与 20)下提供高效率、低噪声、低输出阻抗以及低输出纹波电压。这两款器件支持 75 MHz 的最低带宽,这对使用包络跟踪技术而言属于业界首创,可通过优异的相邻通道泄漏比及噪声性能提供高准确度。
供货情况

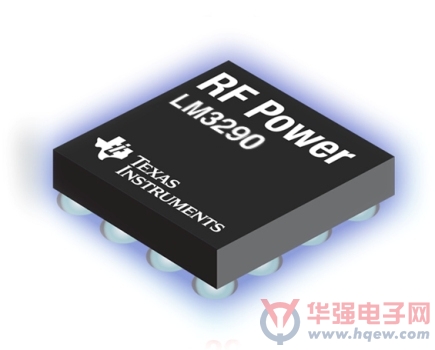

LM3290 升降压转换器采用 30 凸块无铅 DSBGA 封装。LM3291 线性放大器采用 12 凸块无铅 DSBGA 封装。样片、评估板以及完整的产品说明书现已开始针对部分客户提供。
