德州仪器最新接口IC支持高达 4K2K 的最高屏幕分辨率

        日前，德州仪器 (TI) 宣布推出一款可在图形处理器与嵌入式 DisplayPort (eDP) 面板之间提供 MIPI? DSI 桥的最新接口 IC。它支持达 4K2Kp60 的业界最高屏幕分辨率，可充分满足平板电脑、笔记本电脑以及一体化 PC 的需求。与同类竞争器件相比，SN65DSI86 1.5Gbps 的 DSI 数据速率可将带宽提高 30% 以上。此外，其缩小 20% 的 5mm X 5mm封装中的两个 MIPI DSI 通道可节省 PCB 面积，能够为系统设计人员设计空间有限移动应用提供更高的灵活性。

        SN65DSI86 的主要特性与优势：

·         eDP 的优化 MIPI DSI 桥：不仅支持达 4096 × 2160p 的 LCD 面板，在 60 帧每秒 (fps) 下实现 18 比特每像素 (bpp) 的速率，而且还支持 1920 × 1200 WXUGA 3D 分辨率 (24 bpp)，在 120 fps 下支持奇偶或左右配置。这使系统设计人员能够高度灵活地支持各种不同的面板和分辨率；

·         更高的 DSI 频率／带宽：双通道与四条 MIPI DSI 信道支持 1.5Gbps 带宽，与同类竞争解决方案相比，可提供 12Gbps 的最大输入带宽实现最高数据吞吐性能。与 eDP 兼容，支持高达 5.4Gbps HBR2 的七种数据速率，这有助于系统设计人员在器件与 LCD 面板之间使用更少的导线与电路板线迹；

·         超低功耗：不足 200mW 的工作功耗、30mW 的待机功耗以及 3mW 的关机功耗可延长系统电池使用寿命；

·         高级信号调节：接收均衡、可选发送器去加重以及输出摆幅的完美结合不仅可实现高度灵活的组件定位，而且还允许在图形处理器与 SN65DSI86 之间使用更长的线迹，在桥接芯片与 LCD 面板之间使用更长的线缆。

        SN65DSI86 能够与 SN75DP130 DisplayPort 重驱动器配合使用，是 MIPI DSI 引脚兼容型桥接芯片系列的一员，其允许设计人员根据所需的分辨率选择适当的桥接芯片。它们是 TI 普及型 FlatLink 串行接口产品系列的延伸，可在不降低数据吞吐量的情况下，减少同步并行数据总线结构使用的信号线数量。TI 显示接口产品系列支持各种形状及尺寸的显示面板。Flatlink 接口 IC 可为移动设备与采用小型显示屏的产品管理短距离链路，而 FPD-Link 串行器／解串器芯片组则支持汽车中使用的高稳健长距离链路。

       工具与支持

        各种工具与支持也可用来加速采用 SN65DSI86 的开发，其中包括 IBIS 模型、DSI 调谐器软件以及硬件实施指南。

       供货情况与封装

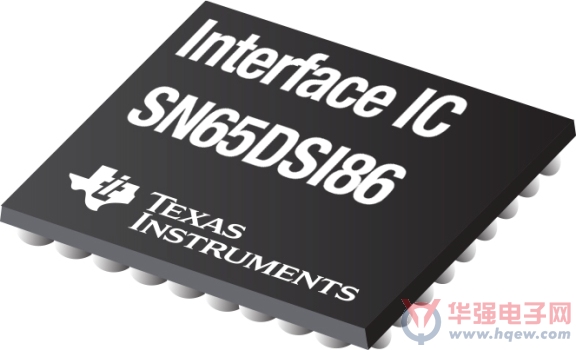

      采用 5 mm × 5 mm、64 焊球 PBGA 封装的 SN65DSI86 现已开始供货。
