     大联大控股宣布，其旗下品佳推出基于英飞凌可调光LED照明驱动芯片ICL8002G的12W调光非隔离球泡灯解决方案，具有低成本、小体积、高效率、高功率因数等特点，适用于反激式隔离和降压式非隔离架构方案设计。

      方案特点：

?调光器兼容性高，无闪烁，调光曲线平滑

?非隔离拓扑设计，输入电压Vs = 120VAC

?高效率> 85%

?低方案成本

?高功率因数> 0.95

?体积小（12W方案尺寸40x20x25mm)

?集成完整保护功能

?高压启动供电及数字式软启动

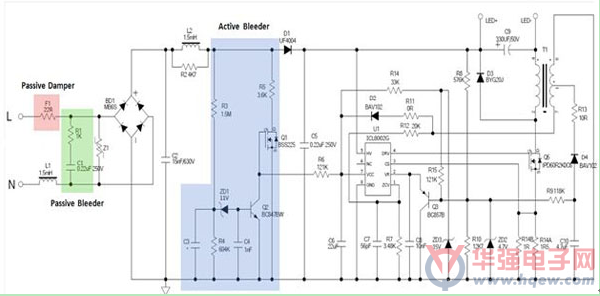

     原理图：

      原理图部件解析

?F1（Passive Damper)用于抑制震荡和防止浪涌电流

?R1 & C1（Passive Bleeder) 和R5，Q1（active Bleeder)用于维持调光器处于开通状态在低切相角位时。

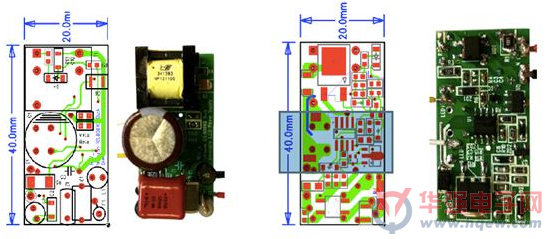

       演示板：

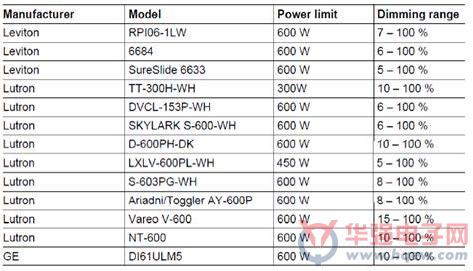

       完成调光器测试一览：
