罗姆旗下LAPIS Semiconductor开发出卫星电视接收天线用4路输入4路输出开关矩阵IC

     本产品已经开始出售样品，并于2014年2月开始量产销售。

    前期工序的生产基地为LAPIS Semiconductor Miyagi Co., Ltd.（日本宫城县黑川郡）。

      ＜背景＞

        在欧洲、南美等地区，一般使用称为“通用型”的、通过1台设备接收频率和极化波不同的4种卫星电视信号的卫星电视接收天线。通用型的输出有1路、2路、4路输出三种，要同时接收并记录4种卫星电视信号需要4路输出以上的卫星电视接收天线，因此，对于4路输出的通用型天线的需求日益高涨。这种通用型产品称为通用四通道卫星电视接收天线，预计未来将会在能发射电视卫星的北美、印度、中东、非洲地区得到普及。

         以往，卫星电视接收天线上使用的开关IC只有4路输入2路输出的产品，为支持通用四通道卫星电视接收天线的4路输出，采用将2个4路输入2路输出开关IC并联的方式来实现。在高频电路中，零部件配置、零部件间的布线对特性影响非常大，按以往的方式配置2个4路输入2路输出开关IC，存在的问题是会使PCB板上连接IC间的配线之间的线路更长，流经配线的信号损耗增大，同时，配线之间的耦合导致信号串扰注３。力争避免信号损耗与串扰问题的PCB板设计、零部件安装的难度等成为通用四通道卫星电视接收天线普及的障碍。

      ＜新产品详情＞

      1. 　业界首款卫星电视天线用4路输入4路输出开关矩阵IC

       通用四通道卫星电视接收天线的开关电路可通过1个IC实现。一举解决使用2个4路输入2路输出开关IC时产生的配线损耗、配线间的串扰问题，使通用四通道卫星电视接收天线的设计与制造更容易。

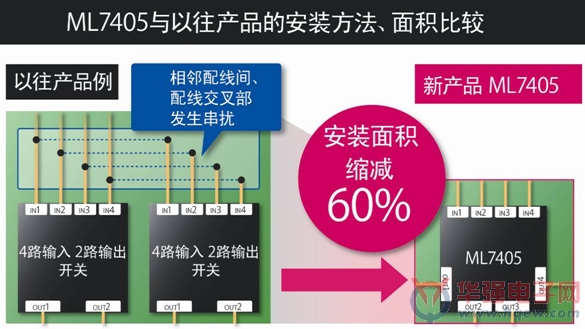

      另外，与使用2个4路输入2路输出开关IC的方式相比，安装面积可缩减60%。

       2.　 实现4路输入2路输出开关IC同等以上的低串扰

       卫星电视接收用所需的频段较宽，为950MHz~2150MHz，将4路输入4路输出开关集于单芯片时，IC内部的元件间、配线间的串扰增大，因此，降低串扰是很大的课题。本IC通过采用本公司独有的电路设计与布局优化，确保了25dB的隔离，实现了以往4路输入2路输出开关IC同等以上的低串扰。

       3.　 完全的阻抗匹配

       在高频电路中，输入输出元件间一旦产生阻抗不匹配，就会引发反射导致的损耗、发射多余电波等问题。高频电路一般是按50Ω的输入输出阻抗设计的，在以往的并联2个4路输入2路输出开关的电路中，阻抗会变为一半即25Ω，从而产生不匹配问题。因此，需要在PCB板设计上花费更多心思。而使用本一体化IC时，阻抗恒定为50Ω，不会产生不匹配问题，PCB板设计更加容易。

       【特点】

-仅通过单芯片即可实现通用四通道卫星电视接收天线的IF信号切换

-采用LAPIS Semiconductor独创的高频电路设计技术，低损耗、低串扰

-低功耗

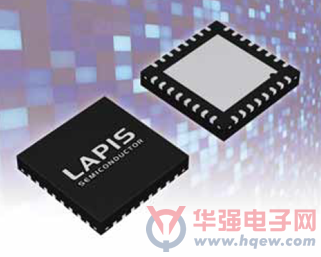

-封装：                     32pin WQFN

-样品出售时间：              样品出售中

-样品价格（参考）：          180日元（不含税）

-量产销售时间：               2014年2月开始
