Diodes总线可调光LED灯驱动器 提升器件灵活性

Diodes总线可调光LED灯驱动器 提升器件灵活性

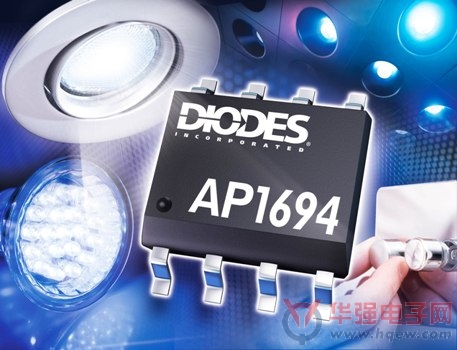

      Diodes公司 (Diodes Incorporated) 推出AP1694交流-直流控制器，为多种总线可调光LED灯设计提供高效的通用驱动器解决方案。该器件适用于120V和230V交流输入，并支持非隔离式降压、升降压和隔离式反激拓扑，可降低10%到50%的总物料清单成本。

      这个控制器利用Diodes的专利脉冲频率调制技术来严格调节LED电流，以及实现高功率因数和低总谐波失真。AP1694通过采用临界导通工作模式，确保驱动器的高效率及低电磁干扰特性。该器件为原边侧控制器，不需要光耦合器和副边侧控制电路，加上固有的稳定性，免除了环路补偿的需要。

      AP1694提供5%的初始LED电流准确度，有效满足大多数总线可调光LED照明应用的要求，并且与前沿触发 (Leading edge) 和后沿触发 (Trailing edge) 的多种不同调光器兼容。这个器件可把亮度调低至1%，符合美国电气制造商协会  (NEMA) SSL6调光曲线标准及IEC6100-3-2谐波标准。

       AP1694驱动器控制器采用了小巧的SO-8封装，在降压拓扑内仅需26个外部元件，能够为总线可调光LED灯设计师提供更高的功率密度，更简单的布线和更小的电路占位面积。这个器件也集成了完善的保护功能，包括负载开路检测、过压、短路及过温保护。

       该器件的应用技术支持包括为合资格客户提供120V和240V评估板、LED灯元件网上计算工具及全套参考设计。
