凌力尔特公司推出3V至30V 快速稳定双路运算放大器LT6020
来源:华强电子网 作者:------ 时间:2014-04-01 10:23
2014 年3 月31日,凌力尔特公司推出3V至30V 快速稳定双路运算放大器LT6020,该器件具备30μV 最高输入失调电压和0.5μV/°C 最大VOS 漂移。虽然每个放大器的电源电流只有100μA (最大值),但专有的摆率增强电路可提供快速干净的输出阶跃响应。不管输出阶跃是5V 还是25V,LT6020 都能在不到15μs 的时间里稳定至 0.0015%。特别设计的输入电路维持了高阻抗,从而最大限度地抑制了由于快速阶跃而引起的电压尖峰 (针对高达 5V 的输入阶跃)。所有这些特性使得 LT6020 非常适合于高精度多路复用数据采集系统、DAC 缓冲器应用和便携式高精密仪器。
LT6020-1包括一种停机模式,当放大器处于运行状态时,该模式可将电源电流减小至 3μA 以下。100μs 的使能时间和快速摆率相组合可在工作循环应用中实现高效率运作,例如那些运用了凌力尔特 Dust Networks? 无线传感器网络技术的应用。
LTC6020 采用 MSOP-8 和 3mm x 3mm DFN 封装,在-40°C 至 85°C 和 -40°C 至 125°C 的温度范围内作了全面规定。千片批购价为每片 1.85 美元。如需更多信息,请登录 www、linear、com、cn/product/LT6020、

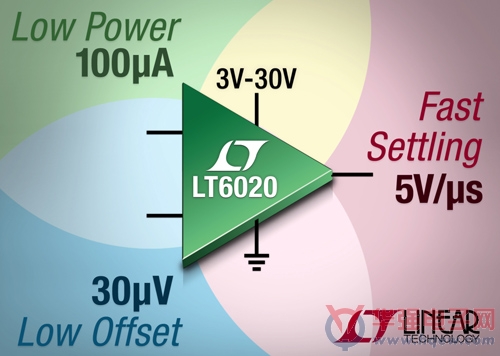

照片说明:结合低功率、高精度和快速稳定特性
性能概要:LT6020
· 输入失调电压值为 30μV (MSOP 封装)
· 最大漂移为 0.5μV/°C (MSOP 封装)
· 卓越的摆率与功率比
o 5v/μs 摆率 (10V 阶跃)
o 100μA 最大电源电流
· 很低的最大输入偏置电流: 3nA
· 3V 至 30V 电源电压范围
· 输出摆幅轨至轨
· 规定温度范围为 –40°C 至 125°C
· 3μA 最大电源电流停机模式 (LT6020-1)
· 8 引线 MSOP 和 3mm x 3mm DFN 封装
