LTE高效率功放解决方案

LTE高效率功放解决方案

　　LTE是Long Term Evolution的缩写，是3.9G的全球标准, 并非人们普遍误解的4G技术，而是3G与4G技术之间的一个过渡，采用“正交频分复用”OFDM和MIMO作为其无线网络演进的唯一标准，被看作“准4G”技术。这个标准分为时分双工(TDD)和频分双工(FDD)两大阵营。目前我国中国移动主推的是TD-LTE。

　　TD-LTE基站工作频段要求

　　● 2300~2400MHz：国内已被指定为TDD频段，最可能用于TD-LTE

　　● 2570~2620MHz：国外很可能用于TD-LTE，支持此频段有助于TD-LTE的国际化

　　TD-LTE功放的主要要求

　　●宽带宽，每载波带宽高达20MHz。

　　●高频谱效率，采用高阶调制、MIMO和OFDM，高峰均比。

　　●高功率效率，采用高效率PA技术(高效率功放设计)，基站整机效率高达20%。

　　方案优势

　　本文的方案选用Freescale的八代管和Airfast器件作为主要的末级推动。这几个型号是现在最主流的选择，具有以下特点：

　　● 采用对管形式，具有高集成度成本优势，减小了射频单元体积和重量。

　　● 具有较高的峰值功率，有很好的一致性和高可靠性。

　　● 针对LTE功率相对较低，效率要求高的特点，这两颗芯片都采用对管的形式，从而Doherty的设计更方便，一致性更高，效率提高更明显，同时具有一定的线性余量。

　　● 通过数字预失真(DPD)可以让PA在具有更高功率效率的情况下，进一步优化PA线性。

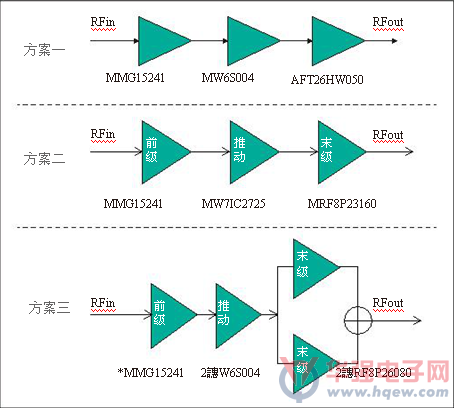

　　方案推荐

　　我司提供了整个链路的射频功放解决方案，包括MMIC、推动级、末级;并提供配合数字预失真的系统级解决方案。

　　核心器件的性能指标
