瑞萨基于R8C/Lx和78K0/Lx3系列MCU的电子记步器方案

瑞萨基于R8C/Lx和78K0/Lx3系列MCU的电子记步器方案

在今年众多的智能硬件和可穿戴设备当中，医疗健康方向是产品定位的一个热点。电子步数计可通过测量步数轻松确认所消耗的卡路里，因其能保持健康及减肥的目的而普及。瑞萨半导体R8C/Lx系列和78K0/Lx3系列MCU能够更好地应用于计步器方案。

　　最近市场上还出现了搭载步数机功能的数码音乐播放器及移动电话等。步数器是一种随身携带，且使用时间非常长的设备，因此对设备的小型轻便化及可延长电池寿命的低功耗化要求颇高。步数器上搭载的加速度传感器，有多种输出串行数据的方式，所以要求MCU能满足这些通信方式。再加上有些机型为了通过电脑或移动电话来管理步数机的测量数据，还具备USB或蓝牙等通信功能。

　　瑞萨R8C/Lx系列、 78K0/Lx3系列，实现低功耗的同时，还能支持串行通信方式的UART(Universal Asynchronous Receiver Transmitter)、I2C(Inter-Integrated Circuit)、SSU(Synchronous Serial communication Unit)。更通过内置LCD驱动电路及内部振荡器(OCO)、看门狗定时器(WDT)、实时时钟(RTC)等，大幅降低步数机的外围元件数，实现小型化、低成本。

　　主要特点

　　(1) 采用32、52、64、80和100引脚封装;

　　(2) 8、16、32、48、64、96或128KB片上Flash(因产品群而异);

　　(3) 在1.8V和2.7V的电源电压下分别实现了5MHz和20MHz的工作频率;

　　(4) 内置断电模式 适于节能型应用;

　　(5) 继承了R8C/3x、38000/740和H8的定时器选项;

　　(6) 内部电压检测电路和上电复位电路取代了外部复位IC(R8C/L3xC群、R8C/L3xM群和R8C/LAxA群);

　　(7) 内置高速片上振荡器 取代了外部振荡器(R8C/L3xC群、R8C/L3xM群和R8C/LAxA群);

　　(8) 内置引脚级LCD端口/通用端口开关功能削减了有效引脚数量;

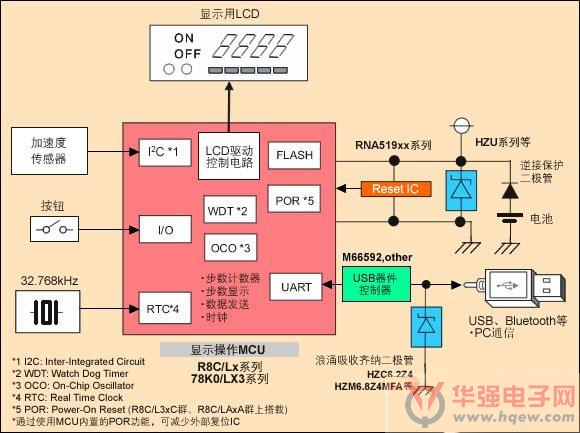

　　方案框图

　　计步器系统框图

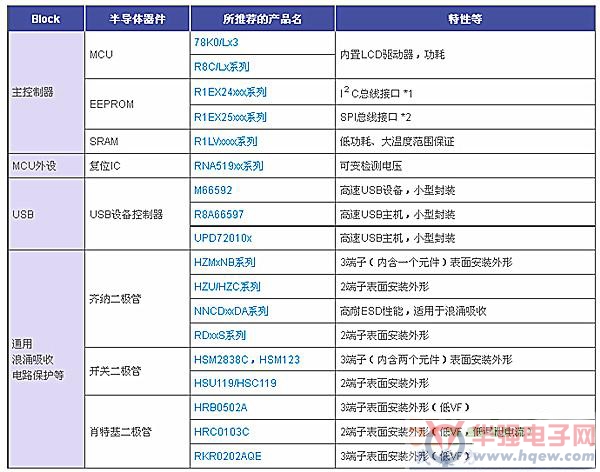

　　方案相关瑞萨产品
