USB电源适配器的电路保护解决方案
来源:华强电子网 作者:------ 时间:2014-05-05 15:12
随着当今社会人们手中的手机、平板电脑等智能手持设备功能的不断升级强大,娱乐和个性化的应用也使得设备的电池的续航能力成为其中的一个死角。电源适配器作为标配产品一直成了人们的必需品。今天我爱方案网就给大家分享来自AEM科技应用工程师郭工的USB电源适配器的电路保护方案。
随着当今社会人们手中的手机、平板电脑等智能手持设备功能的不断升级强大,娱乐和个性化的应用也使得设备的电池的续航能力成为其中的一个死角。现实生活中我们可能经常会看到我们周边的朋友随身带个移动电源,没有随身电源就只能随时找地方对设备充电了。因此电源适配器作为标配产品一直成了人们的必需品。
从苹果手机的USB电源适配等为代表的小型化适配器越来越受人亲睐,越来越多的电路元器件的SMD小型化封装让以往常见的电源充电器能够做到更加的小巧玲珑,集美观与便携于一体。 本文从内部电路重要的安规器件——保险丝的应用角度,说明AEM科技推出的创新型SMD 250VAC FUSE——MF2410系列 适应潮流,如何布局在这类小尺寸AC/DC电源适配器 上的交流应用,并如何做到我们倡导的“该断时及时断,不该断是不能断,时时保障安全!”的要求呢。
作为一款UMF通用模块型保险丝,必须让工程师在设计初考虑满足下述要求。
一、结构上最大限度满足小尺寸电源适配器对器件的小体积要求
以USB power Adapter为例,在这个层面上,结构限制了内部元件的体积,例如硬币大小的PCB面积也让SMD元件成了工程师的首选。

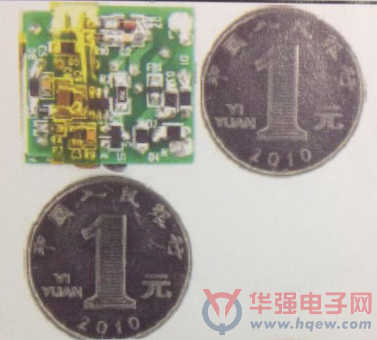

图1 整体设计的PCB面积均如硬币大小,可以让外观做到迷你型。
作为安规元件的保险丝,MF2410通用模块保险丝满足了上面的小体积和SMD工艺的需求。相对于传统保险丝的尺寸,MF的体积小优势十分明显。
我们来看看市面上常用的几种保险丝尺寸大小比例:

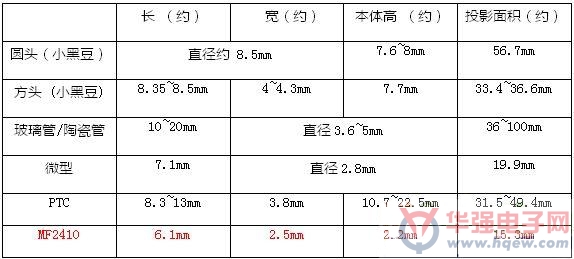

表1 常见保险丝尺寸比较
