Diodes集成式高压稳压器有效提升功率密度
来源：华强电子网 作者：------ 时间：2014-05-06 10:58

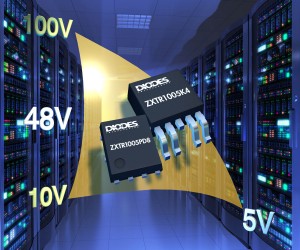

Diodes公司 (Diodes Incorporated) 推出一对高压线性稳压器ZXTR1005K4及ZXTR1005PD8，适用于电信、网络及有源以太网设备内的48V DC电源系统。新稳压器把多个部件集成到TO252-4和PowerDI5060-8封装内，有助于尽量减小电路占位面积，并且提供固定的5V (+/-2%) 输出电压及高达50mA的电流驱动能力。
在行业标准线性稳压器所不能胜任的高压稳压应用里，这对ZXTR1005稳压器能提供一个高成本效益的解决方案，并显著提升供电可靠性。经过调节的5V输出使微控制器能够由48V电信电源总线供电，而且该稳压器的100V輸入电压承受能力则足以应付各种瞬态状况。
ZXTR1005的高效输入及负载调整能力可以防止瞬态电压跌落导致的器件锁死现象，从而保障电源连续工作。为了简化稳压器的控制及帮助系统诊断，该器件配置了高电平有效的使能引脚，实现输出的开通和关断。
