德国Spectrum GmbH公司推出采样速率为4X60MS/s的16位数字化仪

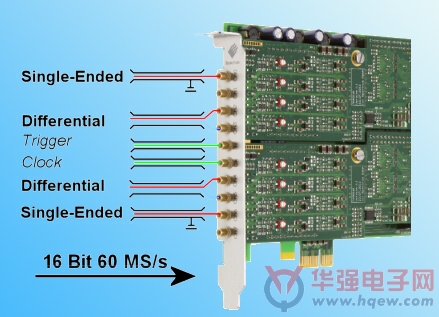

　　近日，德国Spectrum GmbH公司的16位中速数字化仪产品线家族又有了两位新成员。他们分别是新版M2i.4960以及M2i.4961。新模块除了适用于PCI/PCI-X和PCI Express外，更能提供2或4个带宽为30MHz、采样速率为MS/s的同步通道。新版本数字化仪的每个通道都可以单独地在单端与真正的差分输入模式之间转换。这意味着用户仅通过一个数字化仪就可以同时获得单端信号与差分信号。

　　德国Spectrum GmbH公司技术总监Oliver Rovini解释说：“新推出的数字仪拓展了M2i系列家族产品线，为那些希望以全16位分辨率快速得到信号的用户，提供了一种低本高效的解决方案。这是专门为需要在系统中嵌入高分辨率数字化仪技术的用户而设计的产品，这些系统主要用于回波测距(雷达、声纳、超声波等)和激励—反应应用(无损检测、原件表征、科学和医学研究)。”

　　M2i系列板卡的每一个输入通道都可以通过软件编程以适用于合适的终端、不同的用户偏移、输入范围以及板上校准。不同的采集模式，例如多重记录(分段采集)、门控采集或者流模式(FIFO)与通用时钟、触发区域一道使得板卡可以采用多种多样不同的应用。多板卡甚至可以连接起来以得到更多同步通道或直接同步到任意数字波形发生器或数字波形捕捉板卡。

　　M2i.4960和 M2i.4961拥有一个全新设计的数字输入选项，该选项让用户能够通过最多32个多重通道以不同方式传输模拟数据。举例来说，每16个数字输入可以被一个模拟通道完全替换，或每4个数字输入中的2个可以通过降低分辨率与A/D采样一同存储。

　　新板卡的所有特性均由德国Spectrum公司发布的控制、存储、显示与分析软件SBench6提供支持。经过优化的SBench6易于操作，可以处理若干千兆字节的大信号，也可以在32位或64位Windows和Linux操作系统下运行。软件内部结构中对流引擎和用户界面的分离使得用户能充分利用硬件性能。通过将数字化仪机载内存作为缓冲，传输至硬盘RAID阵列的持续传输率则可以轻松地超过200MB/s。

　　SBench 6是为Spectrum个人电脑仪器而设计的，同时支持所有的采集模式和直观的设置菜单以及M2i系列硬件的设定。该软件不仅可以在示波器模式下运行板卡，同样也可以在长时间的瞬态记录模式(流模式)下运行板卡。SBench 6的一个重要特性就是分段查看，可以展示在ABA模式(双扫描)记录模式下的采集。在片段间可用信息的分辨率较低的情况下，每个片段都能以最大的采样率查看和分析。每个片段还有一个高精度时间戳以帮助确认信号变化以及异常现象。此外，SBench 6还包括很多为数据分析和文档编制而设计的功能，例如，一个功能解释器、参数测定、直方图和数学程序，数据可以以流行的ASCII, Wave或MATLAB格式导出。

　　对于嵌入式的应用，希望自行升级软件的用户可以使用被认证的，包含适用于所有32位和64位Windows和Linux操作系统的API‘s。一套标准的编程范本提供对板主要信号捕捉功能的说明。除此之外的支持应包括C++, LabVIEW, MATLAB, LabWindows,VB、NET, Delphi, Python, C# 和J# code。

　　所有的Spectrum硬件产品都提供为期两年的质保证书。工程师们将直接提供驱动、软件和固件的免费升级。
