Linear推出具备SoftSpanTM输出的数模转换器LTC2668-16

Linear推出具备SoftSpanTM输出的数模转换器LTC2668-16

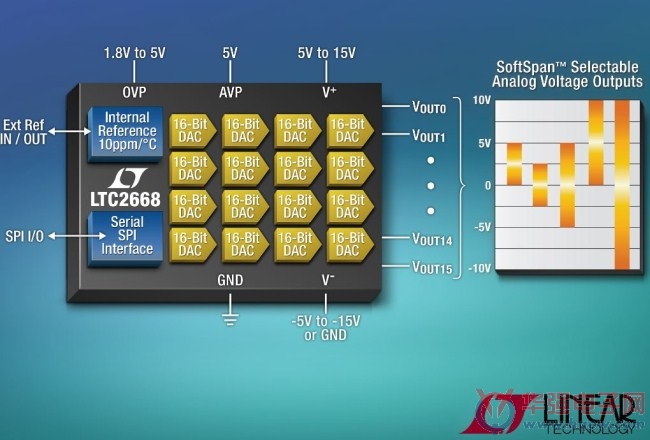

       凌力尔特公司 (Linear Technology Corporation) 推出16通道、16位电压输出数模转换器 (DAC) LTC2668-16，该器件具备 SoftSpanTM输出，每个器件都可独立配置为5种可选和可高达 ±10V 的单极性或双极性输出范围。每个轨至轨DAC输出都能够以保证的负载调节提供或吸收10mA电流，而驱动高达1000pF的容性负载时也是稳定的。这使 LTC2668 非常适合在光学模块、可编程逻辑控制器 (PLC)、MRI 和 X 射线成像、自动测试设备、激光蚀刻设备、频谱分析仪和示波器等应用中驱动各种要求严苛的负载。

　　LTC2668 采用紧凑的 6mm x 6mm QFN 封装，几乎比其他 16 通道 DAC 的占板面积小 50%，而且提供很多节省空间的功能，视输出电压范围的要求，LTC2668 可用单 5V 电源或两个双极性电源工作。该器件包括一个 2.5V 10ppm/oC (最大值) 高精度基准，以产生 5 种 SoftSpan 输出范围，或者也可以用外部基准驱动该器件。

　　一个便利的 16:1 高压模拟多路复用器使用户能够监视电路完整性或执行电路内部校准，从而显著减小了电路板面积。LTC2668 还支持 A/B 切换功能，以产生 AC 偏置或给系统加上高频抖动。LTC2668 的配置是通过一个 SPI 兼容的串行接口进行的，该接口可用一个独立的 1.8V 至 5V 数字电源供电。　　

　　LTC2668性能概要

　　高精度集成型基准最大值为 10ppm/°C

　　可独立地编程的输出范围：0V 至 5V、0V 至 10V、±2.5V、±5V、±10V

　　可在所有范围提供完整的 16 位 / 12 位分辨率

　　最大INL 误差：±4LSB (在 16 位)

　　可通过软件或专用引脚实现 A/B 切换

　　16:1 模拟多路复用器

　　在整个温度范围内保证单调

　　异步 DAC 更新引脚

　　内部或外部基准

　　输出驱动 ±10mA 得到保证

　　1.8V 至5V SPI 串行接口

　　6mm x 6mm 40 引脚 QFN封装
