大联大品佳集团推出基于英飞凌MCU的智能照明解决方案
来源:华强电子网 作者:------ 时间:2014-06-19 10:21
2014年6月19日,致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下品佳推出基于英飞凌XMC1200 MCU的智能照明解决方案。MCU可助力实现LED照明智能化。LED照明系统商可依托内建BCCU功能的MCU,大幅缩短开发出智能高功率LED灯泡的上市时间,并协助终端使用者达成轻松且精准调光的目的,同时避免闪烁的问题。
大联大品佳集团代理的英飞凌XMC1200作为上述特性的单芯片解决方案,可以节省大量的CPU开销,大幅降低软件开发的时间,有效的减少人为导致的软件错误风险。同时XMC1200系列MCU具有高性能、大容量、高可靠性的特点,可以将智能照明广泛的应用于生活、工业的各个方面。

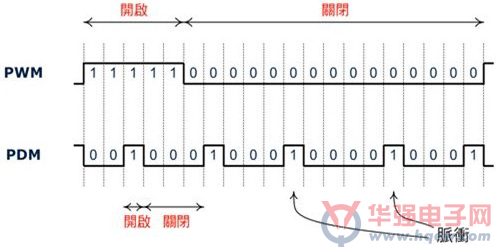

达成灯泡控制调变,LED开关切换速度成关键。调变指的是能够快速开关LED,若切换速度够快,人眼便无法辨识,看到的亮度将取决于LED开启的平均时间。最常见的调变方式为脉冲宽度调变(PWM)和脉冲密度调变(PDM)(图2)。其中,PDM能在对等的系统频率下达到更高的分辨率,电磁干扰(EMI)特性更佳,且因为本身切换速率高,因此不容易发生闪烁。
图示1-大约25%亮度下的PWM和PDM调变

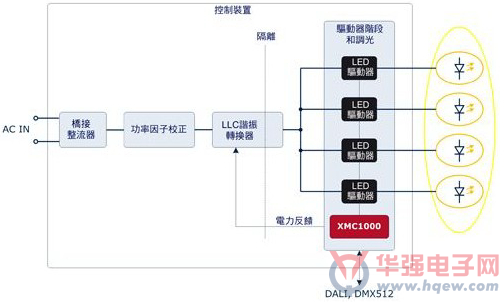

户外型LED灯泡的控制装置内包含电源供应器和驱动器。其中,标准电源供应器的重要器件包括桥接整流器、功率因子校正器(PFC)及半桥谐振(LLC)谐振转换器的降压转换器(图1)。
图标2-四信道LED照明引擎范例
LED电流透过线性或切换式LED驱动器,固定为仔细选定的值,选定的LED电流则取决于系统器件和所需的最高亮度,如350毫安培(mA)或700毫安培。一般街灯的LED都以相同的电流驱动,建筑照明经常使用的多色灯泡,则可能使用完全不同的LED通道电流。调光时,通常是透过通讯,如数字可寻址照明接口(DALI)或传感器输入(如环境光源)触发;灯泡的亮度和/或颜色则是透过调变驱动器的输入(Enable Input)加以控制。
产业界所开发适用于LED照明的微控制器(MCU)包含亮度及色彩控制单元(BCCU),能在最多九个信道上产生PDM讯号。高功率调光灯泡的特殊挑战在于LED驱动器需要最短的停留时间,LED驱动器Enable Input的调变讯号必须在最短的时间间隔内保持恒定。从经验法则得知,功率越高需要的最短停留时间就越长,只有这样才能保持稳定且准确的LED电流。但在高分辨率和高比特率下,尤其是在低亮度的情况下,调变讯号却可能违反此要求。

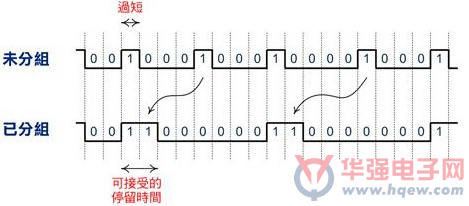

目前产业界开发适用于LED照明的MCU可适时稍微重新排列调变讯号内的脉冲,自动解决此问题。脉冲会在分组电路内重新分组(图3),产生新的脉冲,拥有所需的最短宽度并兼顾分辨率,同时又能保持不闪烁。
图标3-未分组PDM与已分组PDM范例比较
另一项需求则是将电源供应器的负载变动降到最低(使负载变流畅),尤其LLC谐振转换器对于高负载变动极为敏感。BCCU内的分组电路能够在不同的相对信道调变讯号间加入相移,确保讯号在不同的时间点变更状态。
图标4-系统架构图
【方案特色】
?隔离的DALI调光界面
?温度检测
?周围环境的亮度检测
?433MHz射频控制方式

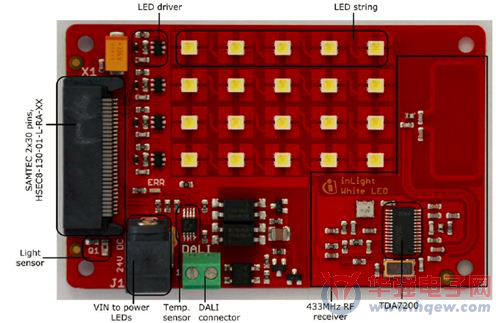

图示5-方案照片
