基于LVDS的高速图像数据存储器的设计与实现

基于LVDS的高速图像数据存储器的设计与实现

　　采集数据的有效传输和存储转发技术的发展保证了数字图像在现实中广泛应用。如今，从多媒体通信领域的远程教育、图像监视到医学上的远程会诊，都和数据的有效传输及存储转发技术息息相关。在国防工业领域，图像数据的采集存储和连续有效转发也起着巨大的作用，航空遥感图像和卫星遥感图像的处理加工，电视制导中数据视频图像的传输，都离不开图像传输存储技术。本文设计的基于Flash的高速大容量固态数据存储器，采用了基于LVDS的数据传输方式传输两路高速图像数据，实现图像数据的高速实时存储。不仅具有处理速度快、设计灵活性高等特点，还具有可配置性和可重构性的特点。

　　1 系统总体设计

　　本文介绍的图像存储器在飞行任务中负责完成两路独立视频信号的采集存储任务。视频图像存储的总体结构框图如图1所示，当光耦接收到起飞和诱饵两个控制点火信号后，FPGA就控制视频信号1、视频信号2经2路独立的LVDS接口传输，并分别解码后缓存到2个外部FIFO中，最后写入到2个各自的存储模块Flash当中。在系统工作时，读书装置可以实时监测记录器关键状态参数;系统存储工作完成后，读数装置通过LVDS接口以20 Mbyte/s的速度远程高速读取图像记录器的数据，将数据回传至上位机进行存盘判读。

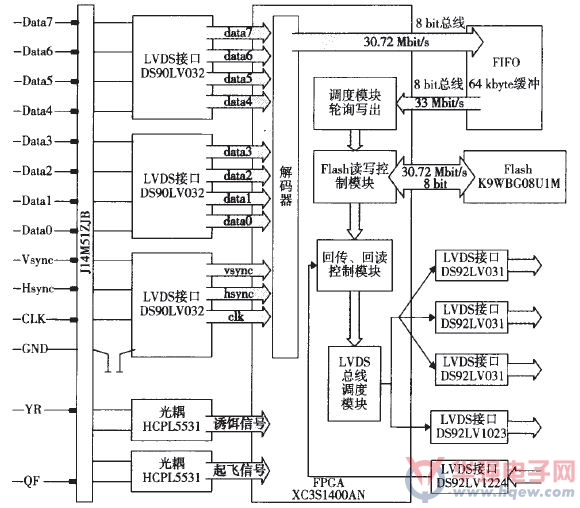

图1存储器功能框图

　　本设计存储器负责接收的2路图像尺寸均为640 X480 byte，在飞行器内部传感器下发起飞和诱饵两个关键信号的控制下，图像数据存储器分别对这2路视频图像信号进行采集，采样位数：8 byte/像素，输入数据码率：30.72 Mbyte/s，帧率：100 f/s(帧/秒)，然后将解码后的数据分别存储到2个Flash中，最后准确地完成数据的转发任务，使图像数据顺利进入下一模块。存储器视频信号处理硬件电路框图如图2所示。

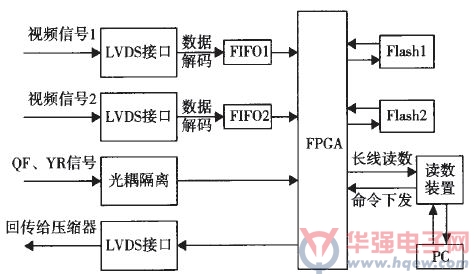

图2存储器视频信号处理硬件电路框图
