Linear推出集成VCO的高性能分数N PLL

　　凌力尔特公司 (Linear Technology Corporation) 推出一款具6GHz+集成型VCO的高性能分数N PLL LTC6948。在LTC6948的核心是一个高级四阶ΔΣ调制器，其运用智能噪声整形技术以最大限度地抑制噪声成分，并且不会产生市面上大多数分数N PLL中常见的分数化杂散。这造就了一款具备分数化之全部优势 (从频率捷变到相位噪声的整体改善) 但却没有采用分数N PLL之传统缺陷的器件。换句话说，LTC6948是一款拥有整数N杂散性能的分数N PLL。这些优势再加上业界领先的1/f噪声性能和带内相位噪声的降低，使得LTC6948非常适合于苛刻的无线、测试与测量、以及军事应用。

　　良好的归一化带内相位噪声层 (或品质因数) 对于低相位噪声解决方案是很重要的。然而，带内噪声层常常受PLL内核的1/f噪声性能所损坏。LTC6948拥有无可比拟的-274dBc/Hz归一化1/f噪声规格，该规格并未妨害其出众的-226dBc/Hz归一化带内相位噪声层。这些规格的组合令LTC6948在那些要求高SNR的应用中大放异彩，例如：采用复杂调制方案的无线通信、采用长突发时间的通信系统和多普勒雷达等。

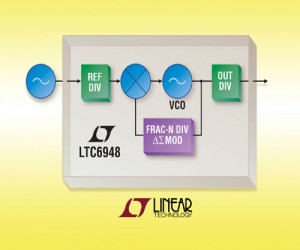

　　LTC6948通过集成一个拥有具竞争力之相位噪声性能的VCO及所有的PLL组件 (包括一个基准分频器、相位-频率检测器、超低噪声充电泵、分数分频器、VCO输出分频器和缓冲器)降低了总体系统成本、设计复杂性和解决方案尺寸。LTC6948有4种版本，各具一个不同的VCO频段和可提供高达 6.39GHz的最快选项。VCO输出分频器可设定为1至6的分频，旨在覆盖低至373MHz的宽广频率范围。VCO校准通常可在10μs多一点的时间里完成 (相比于许多同类竞争器件速度快一个数量级)，从而使LTC6948成为那些需要超短稳定时间之解决方案的首选PLL。　　

　　运用FracNWizard仿真和设计工具可简化采用LTC6948进行的设计，此工具可在www、linear、com、cn/FracNWizard免费下载。FracNWizard设计工具只需点击一个按钮即可帮助给出合适的环路滤波器组件值，从而省去系统设计师长达数小时的复杂计算工作。其可准确地预知PLL 性能，并在调试过程中和做出设计选择时为设计师提供帮助。

　　所有版本的LTC6948都规定在-40℃至105℃的整个工作结温范围内工作。这些产品采用4mm x 5mm 28引线塑料QFN封装。LTC6948的千片批购价为每片7.25美元。该器件已开始供货。

　　性能概要：LTC6948

　　●低噪声分数N PLL

　　●集成的VCO，高达 6.39GHz

　　●18位分数分母

　　●-226dBc/Hz归一化带内相位噪声层

　　●-274dBc/Hz归一化带内1/f噪声

　　●-157dBc/Hz宽带输出相位噪声层

　　●卓越的杂散性能

　　●输出分频器 (1至6，50%占空比)

　　●输出缓冲器静噪

　　●1mA至11.2mA充电泵电流

　　●基准输入频率高达425MHz

　　●快速频率切换

　　●FracNWizard软件设计工具提供支持

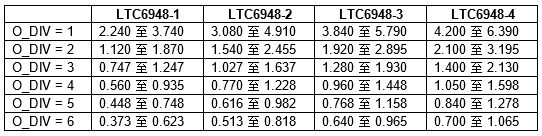

　　输出频率选择 (单位：GHz)
