CDC为诊断系统提供简单而稳定的电平检测

　　在血液分析仪、体外诊断系统和其他很多化学分析应用中，液体必须从一个容器中转移到另一个，以便将样本从试管中、或者将试剂从瓶中吸取出来。 这些实验室系统经常需要处理大量样本，因此尽可能缩短处理时间很重要。 为了提高效率，用来吸取样本的探针必须快速移动，因此有必要精确地定位探针与所要吸取液体表面的相对位置。本文演示了电容数字转换器(CDC)的一种新颖使用方法，使用该方法可信心十足地完成这项工作。

　　CDC技术

　　本质上，Σ-Δ型ADC利用简单的电荷平衡电路，将数值已知的基准电压以及数值未知的输入电压施加于固定片内输入电容上。电荷平衡确定未知输入电压。Σ-Δ型CDC有所不同，其未知值为输入电容。将已知的激励电压施加于输入，且电荷平衡检测未知电容的变化，如图1所示。CDC将保留ADC的分辨率和线性度。

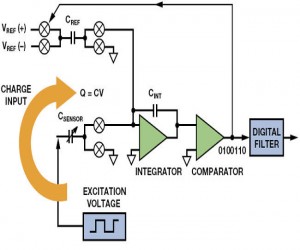

图1. 基本CDC架构

　　集成式CDC通过两种方式部署。 单通道AD7745和双通道AD774624位CDC与电容一同工作，该电容的一个电极连接激励输出，另一个连接CDC输入。 单电极器件——如集成温度传感器的24位CDCAD7747或16位CapTouch可编程控制器AD7147 ——可针对同一个电极施加激励并读取电容值。 另一个接地的电极可以是真实电极，也可以是触摸屏上的用户手指。 两种类型的CDC均可用作电平检测。

　　电容

　　在最简单的形式下，电容可以描述为两块平行板之间的电介质材料。 电容值随平行板面积、两板距离和介电常数的变化而改变。 利用这些变量，可以测量非常规电容的变化值，确定探针相对液体表面的位置。

　　在本应用中，电容由导电板组成，该板位于试管或移动探针的下方，如图2所示。激励信号施加于一个电极，另一个连接CDC输入。 无论哪个电极连接激励信号、哪个电极连接CDC输入，测得的电容都相同。 电容绝对值取决于板和探针的尺寸、电介质的组成成分、探针与板之间的距离以及其他环境因素。 注意，电介质包括空气、试管和其中的液体。 此应用利用探针接近板(更重要的是，接近液体表面)时混合电介质发生改变的特性。

图2. 电平检测系统框图

　　图3显示电容值随探针靠近干燥试管而增加。 通过观察可知，该变化是幂级数函数(二次方程)，但系数随液体而变化。 相比空气，液体具有高得多的介电常数，因此液体占电介质的比例越高，电容就上升越快。

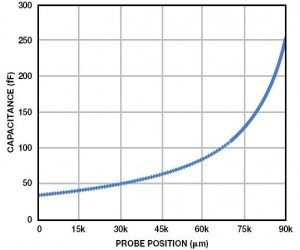

图3. 干燥试管的电容测量

　　当探针非常接近液体表面时，测得的电容值加速上升，如图4所示。这一较大的变化可用来确定接近液体表面的程度。

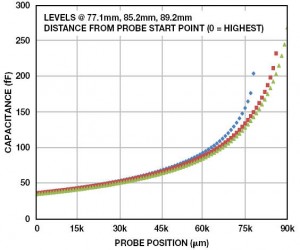

图4. 充盈试管的电容测量
