基于Cortex-M3的嵌入式以太网门禁系统设计
来源:华强电子网 作者:------ 时间:2014-07-16 11:13
当前,有很多的企业是采用佩戴工作证来完成门禁管理,而且还是采用传统的人工方式完成,不仅容易被人混入,且没有记录,存在各种人为的失误。同时,市场上门禁系统存在传输距离受限制、性能不佳等问题。
随着嵌入式技术日新月异的发展,以及以太网技术的普及,使得基于以太网的嵌入式产品越来越多,发展也越来越快。本文研究的就是采用以太网传输数据和射频芯片识别智能卡相结合的门禁系统,相对于传统的门禁系统,以太网解决了传输距离上的问题。其次,采用了基于80C51内核的射频芯片PN532,使得性能更加稳定。其工作的基本原理是先将智能卡放在门禁系统上,系统读取数据并传送给主芯片STM32进行处理,主芯片处理后再通过以太网协议LwIP将数据从ENCN8J60传输给服务器。
1 门禁系统硬件组成
门禁系统主要由意法半导体公司的主控芯片STM3H、Microchip公司的以太网控制器ENC28J60和NXP公司的射频芯片PN532组成。
门禁系统结构组成如图1所示。主芯片STM32通过以太网协议栈LwIP将数据传输到ENC28J60,然后可以通过网线与服务器直接连接进行通信,也可以通过路由器再连接到服务器。在非接触式卡通信方面,STM32通过频率为1MHz的SPI接口与PN532相连。
图1 门禁系统组成
1.1 STM32外围电路设计
本系统采用意法半导体公司以Cortex-M3为内核的32位微处理器STM32F103为主控芯片,其主频为72 MHz,内部集成存储空间为256K的Flash和64K的SRAM,还包含I2C、SPI、I2S、USART、CAN、ADC、看门狗等。性价比在同类产品中十分突出。硬件连接如图2所示。

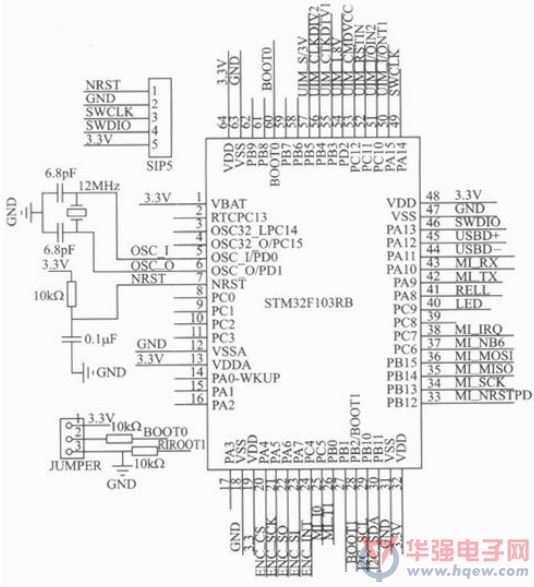

图2 主控芯片STM32外围电路结构
在调试时我们采用SWD取代JTAG,因为SWD不仅引脚更少,而且在高速模式下更加可靠。
