大联大友尚集团推出基于的TI的三相智能电表SoC系列
来源:华强电子网 作者:------- 时间:2014-11-12 09:16
大联大旗下友尚推出基于TI MSP430F67641 SoC的三相智能电表解决方案。
大联大友尚代理的TI MSP430F67641 SoC 内置了高效能 ΔΣ 模拟数字转换器 (ADC),适用于需要在宽动态范围内提供高准确度的能量测量产品。一个整合型 320 段 LCD 免除了增设外围驱动器的需求,让开发人员能够打造出拥有详细显示和扩展语言支持能力的下一代智能型能量测量设备,同时仍可在睡眠模式中保持低功耗。
此外,新型 MSP430F6779A 计量 SoC 还具备进阶安全和静电放电 (ESD) 特性。一个 128 位进阶加密标准 (AES) 硬件加速型模块可缩短加密时间,并改善电表安全性和效能。凭借更多的整合型芯片上闪存,智能电网开发人员就能整合更多的进阶计量功能,如多住户动态定价、用于区间数据的大型缓冲器、用于电表数据格式化的 DLMS/COSEM以及针对有线和无线协议的通讯堆栈。
另外,开发人员还将受惠于 TI 的 TPS54060 降压型转换器,该转换器可提供一个 3.3V 的稳定直流 (DC) 电源和低静态电流,进而确保 MSP430F67641 和 MSP430F6779A装置的全速操作。

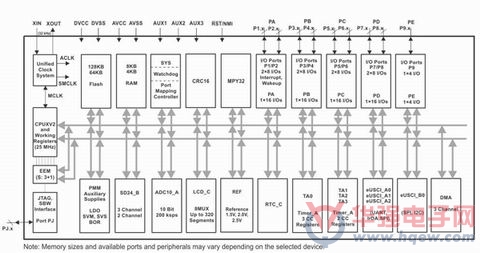

图示1- MSP430F6779A方案框架图
TI 计量 SoC 的其他特性与优势:
? 在 2000:1 的动态范围和 -40°C 至 +85°C 的温度范围内,MSP430F67641 装置可提供 0.5% 的准确度,而 MSP430F6779A 装置则可提供 Class 0.1 准确度;
? 免费的能源数据库代码可执行符合 ANSI/IEC 标准之电表所需的全部能量和功耗计算,并为开发公用事业计量表产品的客户提供一个简单的起点;
? MSP430F67641 SoC 提供了多种低功耗模式和低至 0.78μA 的功耗,因而适合需要设计超低功耗计量设备的开发人员;
? 芯片上 10 位SAR ADC 和ΔΣ ADC 的同时采样免除了用于顺序采样的软件补偿,有助于开发人员缩减软件代码的长度;
? 整合型芯片上内存,包含 MSP430F67641 上的 128KB 闪存和 MSP430F6779A 上的 512KB 闪存,让开发人员能够内置有线和无线协议的通讯堆栈,包括 ZigBee?、wM-Bus、电力线通讯(PRIME、G3-PLC、IEEE-P1901.2)和 RF 网型网络。

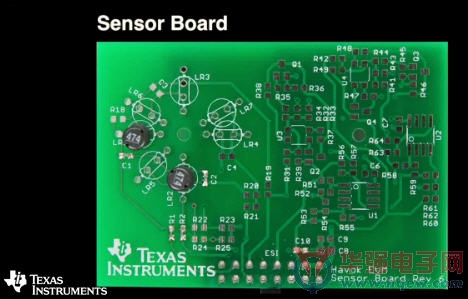

图示2- MSP430F6779A展示板照片
利用 TI 的微控制器和智慧电网解决方案启动开发工作:
? 了解超低功耗 MSP430 MCU;
? 更多有关 TI 智能电网解决方案的信息;
? 利用 TI 针对智慧电表的参考设计数据库开始开发工作;
? 透过 TI E2E? 社群的 MSP430 论坛咨询问题并帮助解决难题;
? 利用 TI MCU 启动您的设计: www、ti、com/launchyourdesign ;
? 追踪TI MCU Facebook;
? 追踪TI Twitter 账号;
? 为TI Facebook专页按赞;
? 透过 Google + 与TI实时互动。
