Vishay的新款超薄BiAs单线ESD保护二极管非常适用于各种便携式电子产品
来源:华强电子网 作者:------- 时间:2015-01-30 09:02

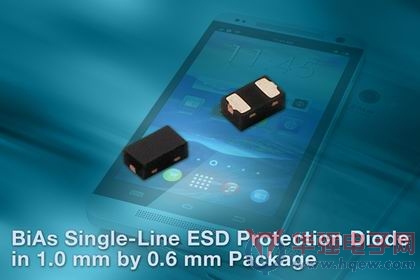

Vishay推出新的双向和对称(BiAs)单线ESD保护二极管---VESD15A1-HD1-G4-08。该二极管具有超过15.5V的反向雪崩击穿电压和低正向电压,采用超小的LLP1006-2L封装。
Vishay Semiconductors VESD15A1-HD1-G4-08具有1.0mm x 0.6mm的小占位和不到0.4mm的厚度,在智能手机、平板电脑、游戏机和MP3播放器等产品中可减少ESD保护所需的电路板空间。对于这些设备,该二极管的泄漏电流小于0.01μA,在0V下的负载电容为45pF,能提供优异的到地隔离性能。
任何超过15.5V反向击穿电压的瞬态电压信号都将被钳位,并短路到地。负极性瞬态电压信号在正方向上驱动二极管,也会被钳位到地电平以下。器件在1A电流下的最大反向和正向钳位电压分别为20V和1.3V。
VESD15A1-HD1-G4-08能够为一条数据线提供瞬态保护,保护等级达到per IEC 61000 4 2要求的3kV(空气和接触放电),可对超过6A的高浪涌电流进行保护,符合IEC 61000-4-5要求。器件的潮湿敏感度等级(MSL)达到J-STD-020的1级,达到UL 94 V-0规定的阻燃等级,在pin脚上镀镍钯金,以防止锡须生长。保护二极管符合RoHS和Vishay绿色标准,无卤素。可以用标准视觉检查对焊接进行检查,无需进行X射线检查。
新的VESD15A1-HD1-G4-08现可提供样品,实现规模量产,大宗订货的供货周期为八周。
