大联大世平集团推出高性能太阳能微型逆变器方案

华强电子网 2015-02-05 a:2:{i:0;s:9:"大联大";i:1;s:15:"微型逆变器";}

　　2015年2月5日，致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布，其旗下世平推出分别基于ADI和TI为主芯片的两套高性能太阳能微型逆变器方案。

　　根据Navigant Research的报告指出，微型逆变器将是光伏领域最具有颠覆性的技术之一，这对于可再生能源的持续整合将是至关重要的。而IHS更是预测到2017年，微型逆变器的全球市场规模将有望实现四倍以上的增长，中国市场的增长将会更加可观。为了更好的契合市场，大联大世平特别推出基于国际大厂芯片的两套太阳能微型逆变器解决方案，以期树立微型逆变器领域高性能、高可靠性的标杆。

　　图示1-大联大世平太阳能微型逆变器方案框图

　　大联大世平推出基于 ADI ADSP-CM408 250W 微型逆变器方案：

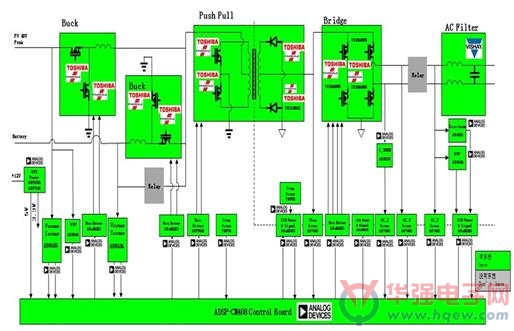

　　图示2-大联大世平基于 ADI ADSP-CM408 250W 微型逆变器方案框架图

　　功能描述

　　.12V – 40V DC 输入

　　.220V AC 输出

　　.支持 MPPT 功能

　　.支持并网

　　.支持蓄电池充电、放电

　　重要特征

　　为光伏而生的处理器：ADSP-CM408 是 ADI 公司专门为光伏应用而开发的一款DSP ，它不仅具有传统 DSP 的高处理性能，同时有更高的采样精度，内部固化的电能计量芯片，更是为开发者省去了不少编写软件的工作。同时，它内部的谐波分析引擎能方便的进行有功、无功功率的计算。

　　磁隔离技术的应用：替代了光伏行业传统的光耦隔离，在电流检测、MOSFET驱动、通信、系统电源方面都有合适的产品。为光伏逆变器的设计提供的更可靠的稳定性和更长的使用寿命。同时，可多功能集成的磁隔离产品为系统节省了更多的PCB面积。

　　安规认证：伴随着光伏市场的规范化与成熟化，安规认证也越来越成为了产品出口的必要条件。ADI 磁隔离产品均通过了 UL、VDE、SAA、TUV 等认证，ADI 可为客户提供有安规保证的产品。

　　高效率功率器件：采用东芝超低 Rds(on) 功率 Mos 及 SiC 整流二极管。

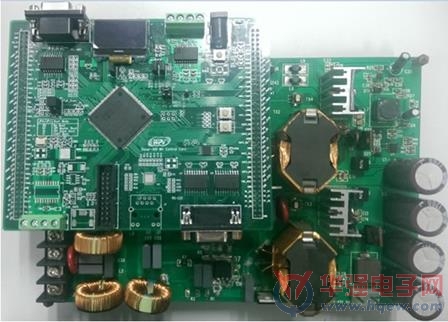

　　图示3-大联大世平基于 ADI ADSP-CM408 250W 微型逆变器方案照片

　　大联大世平基于 TI C2000 200W 微型逆变器方案

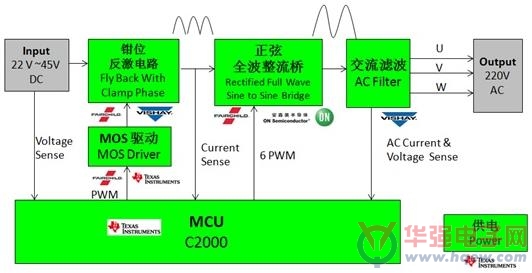

　　图示4-大联大世平基于 TI C2000 200W 微型逆变器方案框图

　　功能描述

　　.输入 22V ~ 45V 直流

　　.输出 220V 50Hz 交流

　　.输出功率 200W

　　.数字控制

　　.交错反激拓扑结构

　　.快速执行 MPPT 算法

　　.输出电压可调

　　重要特征

　　利用辅助电压倍增器、MPPT和并网DC/AC逆变器实现了有源钳位反激式DC/DC转换器的控制。

　　93%的峰值效率和低于4%的总谐波失真 (THD) 使得每块太阳能电池板能输出更多的功率，因而减少了有害的热耗散并延长了系统寿命。

　　C2000 MCU充当整个微型逆变器系统的高性能控制器，并负责执行用于DC/DC和DC/AC功率级的高频控制环路。

　　C2000 MCU的集成特性可实现每个功率级的高效控制：4.6 MSPS 12位模数转换器、低延迟28x实时处理内核及功能丰富的150 ps高分辨率PWM模块。

　　太阳能和数字电源软件库提供了代码优化的构件，旨在实现多种电源拓扑以及诸如MPPT和软件锁相环 (PLL)等算法，非常适合于设计定制的太阳能逆变器解决方案。

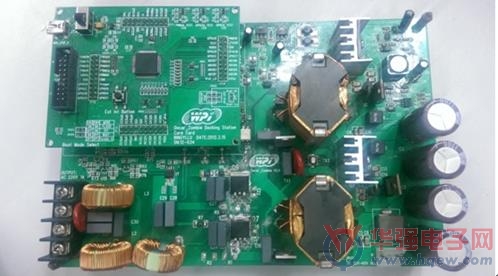

　　图示5-大联大世平基于 TI C2000 200W 微型逆变器方案照片
