凌力尔特推出电流模式、固定频率升压型 DC/DC 转换器 LT8570 和 LT8570-1

凌力尔特推出电流模式、固定频率升压型 DC/DC 转换器 LT8570 和 LT8570-1

　　凌力尔特推出电流模式、固定频率升压型 DC/DC 转换器 LT8570 和 LT8570-1。LT8570 采用一个内部 500mA、65V 开关，而 LT8570-1 则采用一个 250mA、65V 开关。两款器件均在 2.55V 至 40V 输入电压范围内工作，从而非常适合从单节锂电池到汽车输入的多种输入源应用。LT8570 和 LT8570-1 均可配置为升压型、SEPIC 或负输出转换器。LT8570-1 更小的开关允许在较小电流的应用中使用更小的电感器。两款器件均提供 200kHz 至 1.5MHz 可编程开关频率，从而使设计师能够最大限度减小外部组件尺寸。3mm x 3mm DFN 封装 (或 MSOP-8E 封装) 与纤巧的外部组件相结合，可确保解决方案占板面积非常紧凑，同时最大限度降低解决方案成本。

　　LT8570 和 LT8570-1 采用内部高效率开关，提供高达 86% 的效率。欠压闭锁 (UVLO) 是用户可调的，以实现最佳系统性能。可用单个反馈电阻设定输出电压，从而最大限度减小外部组件。其他特点包括外部同步能力、内部软启动、过热停机保护、以及能够在负输出和 SEPIC 应用中工作。

　　LT8570 / LT8570-1 采用 3mm x 3mm DFN-8 和耐热性能增强型 MSOP-8 封装。提供了两种温度级版本，扩展和工业温度级版本均在 –40°C 至 125°C (结温) 范围内工作。千片批购价为每片 2.25 美元。两种版本都有现货供应。

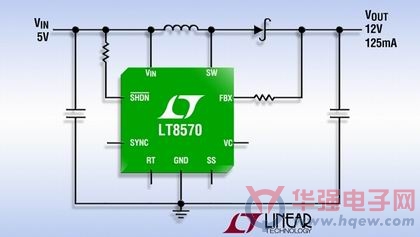

　　照片说明：500mA/250mA、65V 升压型 DC/DC 转换器

　　性能概要：LT8570 / LT8570-1

　　? 65V 电源开关

　　? 0.5A (LT8570) 或 0.25A (LT8570-1) 电流限制选项

　　? 可调开关频率

　　? 单个反馈电阻器设定 VOUT

　　? 可同步至外部时钟

　　? 高增益 SHDN 引脚接受慢速地变化的输入信号

　　? 宽输入电压范围：2.55V 至 40V

　　? 低 VCESAT 开关

　　? 集成的软启动功能

　　? 可非常方便地配置为升压型、SEPIC 或负输出转换器

　　? 用户可配置欠压闭锁 (UVLO)

　　? 与 LT3580 及 LT8580引脚兼容

　　? 纤巧耐热性能增强型 8 引线 3mm x 3mm DFN 和 8 引线 MSOP 封装

　　本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
