大联大世平集团推出智能家居安防终端系列解决方案
大联大控股宣布，其旗下世平推出应用于智能家居安防领域的终端系列解决方案，其中有网络摄像头监控方案、电子门锁方案、智能传感器方案、智能插座方案、有毒气体检测方案等。大联大世平此次推出的这些解决方案主要是基于NXP和ADI的器件为核心而进行设计的。
智能家居安防系统是传感技术、无线电技术、模糊控制技术等多种技术为一体的综合应用，利用现代的宽带信息网络和无线电网络平台，将家电控制、家庭环境控制、家庭监视监测、家庭安全防范、家庭信息交流集为一体构成的智能系统产品，是具有较强的技术性和前瞻性的新产品。
大联大世平针对智能家居安防系统，适时推出终端解决方案，其中包括NXP ASC8848/50A IP Camera网络摄像头监控方案、NXP PN512 E-Lock电子门锁方案、NXP JN5168 ZigBee智能传感器方案和智能插座方案，以及ADI ADuCM360 有毒气体检测方案等。
大联大世平NXP ASC8848/50A IP Camera网络摄像头监控方案

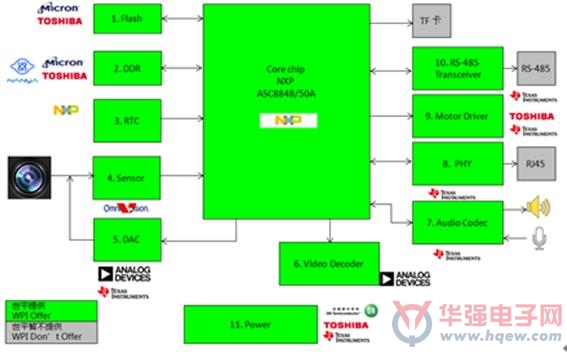

图示1-大联大世平NXP ASC8848/50A IP Camera 网络摄像头监控方案框图
功能描述
.CMOS 图像传感器采集光学图像信号并转换成电信号;
.ISP 图像信号处理器对信号做后期 3D 降噪、宽动态、强光抑制、背光补偿、数字防抖等图像处;
.H.264标准视频编码压缩处理;
.通过千兆以太网接口对压缩后的数据进行加密网络传输;
.支持标准I2S音讯codec 和 24bit 视频输出。
方案特点
.处理器采用 ARM926EJ RISC 架构;
.视频编码采用H.264 High Profile编码, 可以处理720P@30fps、1080P@65fps、4K以上分辨率视频;
.支持12M sensor;
.先进的ISP、3D降噪、边缘增强、运动自我调整de-interlacer等;
.支持D1@30fps子码流，支持MJPEG 1090p@45fps辅助码流;
.支持感兴趣区域编码(ROI)和SVC-T编码;
.支持智能视频分析，16个独立窗口的运动检测，边界控制，虚拟围栏等。

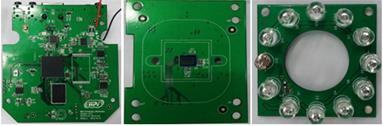

图示2-大联大世平NXP ASC8848/50A IP Camera 网络摄像头监控方案照片
大联大世平NXP PN512 E-Lock电子门锁方案

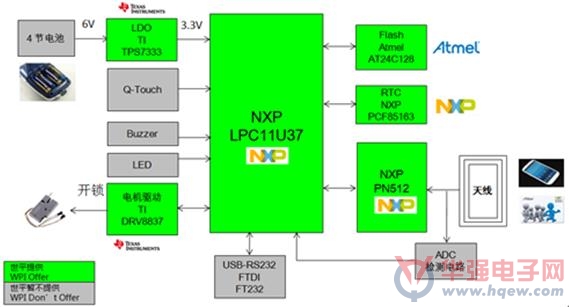

图示3-大联大世平NXP PN512 E-Lock 电子门锁方案框图
功能描述
.NFC 通信：使用 PN512 实现 NFC 读卡器功能，读取 Type A 卡;
.驱动马达开锁：通过 DRV8837 驱动直流无刷马达开锁;
.工作状态指示：通过 LED 指示工作状态，绿色表示读卡成功并开锁，红色读卡信息错误;
.电池供电：采用四节电池供电;
.低功耗：由 LPC11U37 控制系统间歇性扫描是否有卡靠近，实现系统低功耗。
重要特征
.NXP LPC11U37 ARM Cortex-M0 处理器，主频最高 50 MHZ;
.NXP PN512 传输频率 13.56 MHz 读卡芯片，传输速率最高 424 kbit/s;
.TI TPS7333 1.8A 最大驱动电流，低电压 H 桥电机驱动器。

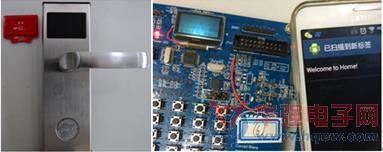

图示4-大联大世平NXP PN512 E-Lock 电子门锁方案照片
大联大世平NXP JN5168 ZigBee智能传感器方案

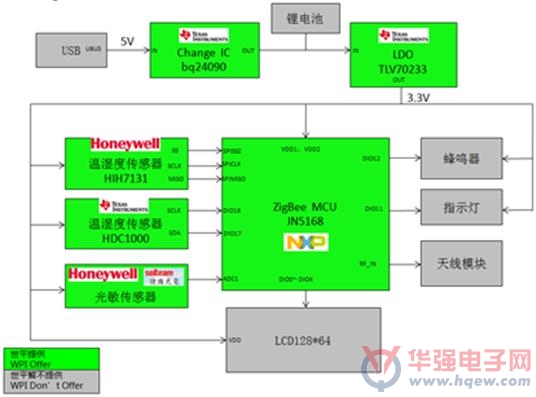

图示5-大联大世平NXP JN5168 ZigBee智能传感器方案框图
功能描述
.光照强度的检测：光敏传感器检测环境光照强度，当光照强度在 75 ～ 150 lx 范围外时，显示灯闪烁;
.温湿度的检测：温湿度传感器检测环境的温湿度， 当温度在 18 ～ 30 度之外时，显示灯闪烁，蜂鸣器响起;当湿度在 40% ～ 60% 之外时，显示灯闪烁，蜂鸣器响起;
.支持 ZigBee HA 协议：JN5168 将照度和温湿度信息用 ZigBee 无线信传输，将第一块板子上的相应信息送到第二块板子上的显示屏显示 。
重要特征
.NXP JN5168 ZigBee 无线控制器;
.Honeywell HIH7131 -40~100°C，0~100% 相对湿度温湿度传感器;
.TI HDC1000 -20°C 至 85°C，0~100% 相对湿度温湿度传感器;
.Honeywell SD3410 接收角度为 90°C，最小亮电流 0.6 mA 光敏传感器。

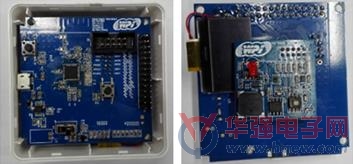

图示6-大联大世平NXP JN5168 ZigBee智能传感器方案照片
大联大世平NXP JN5168 ZigBee智能插座方案
1. 功能框图
图示7-大联大世平NXP JN5168 ZigBee智能插座方案框图
功能描述
.无线传输：使用无线传输模块将信息传送给 MCU，之后 MCU 根据接收到的信息对继电器进行开启或断开的操作，以达到通电和断电的效果;
.定时控制：发送指定的通电时间给 MCU，之后 MCU 对继电器进行相应的操作，使继电器在指定的通电时间内开启。
重要特征
.NXP LPC812 Cortex-M0+ 处理器;
.NXP JN5168 ZigBee 无线控制器;
.利用 AC降压开关Fairchild FSL306 进行 220V AC/DC 转换,输出 12V;
.利用 Fairchild 三端稳压器 LM7805 将 12V 电压降至 5V/1A;
.5V/1A 经 LDO Toshiba 转换成 3V/500mA 为 MCU 供电。

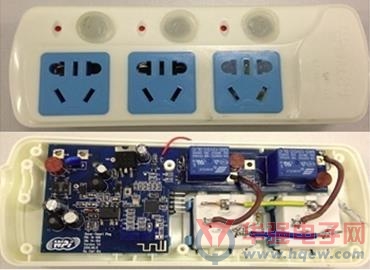

图示8-大联大世平NXP JN5168 ZigBee智能插座方案照片
大联大世平ADI ADuCM360有毒气体检测方案

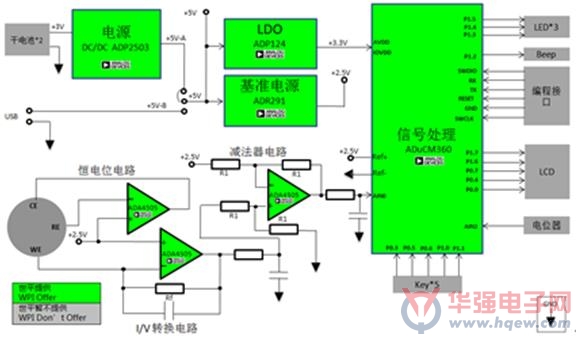

图示9-大联大世平ADI ADuCM360有毒气体检测方案框图
功能描述
.信号测量：将传感器产生的电信号经过放大、滤波电路送到 ADC 采样端;
.信号采样：根据采集到的信号计算 CO 浓度，测量范围 0 - 1500ppm;
.数据显示：将上一步中得到的 CO 浓度通过 LCM 显示出来;
.声光报警：根据 CO 浓度将报警范围分 3 个等级：50 - 200ppm、201 - 400ppm、400ppm 以上;在不同等级蜂鸣器发出不同频率的声音，浓度越高，频率越高;
重要特征
.使用电化学传感器 Alphasense CO - AF 作为前端，传感器产生的电流与 CO 浓度成正比;
.使用 ADI ADuCM360 内置的 24 位 ADC 采集经过处理的信号;
.ADA4505 是超低功耗，轨到轨，零交越失真输入输出放大器。Ib 偏置电流为0.5pA，供电范围为 1.8 ~ 5V，每个放大器的功耗为 10 μA;
.供电电压 5V，经过 LDO ADP124，输出 3.3V 电压，以供 MCU 及外围器件使用;
.使用 Verf ADR291 产生 2.5V 的电压，为运放和 MCU 内部的 ADC 提供基准，该芯片静态电流为 12uA ，精度 0.24% ，温度系数 25ppm /摄氏度。

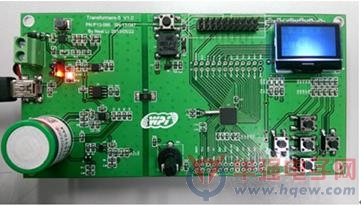

图示10-大联大世平ADI ADuCM360有毒气体检测方案照片
