大联大世平集团推出基于ZigBee技术的智能照明解决方案

互联网 2015-03-17 a:2:{i:0;s:9:"大联大";i:1;s:12:"智能照明";}

　　2015年3月17日，致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布，其旗下世平推出基于ZigBee技术的无线智能照明调光驱动方案。为确保方案的高可靠性和高性能，大联大世平特别采用了CREE、GainSpan、NXP、OnSemi、TI、Toshiba、Vishay等国际大厂的器件。

　　智能照明可运用无线ZigBee、Wi-Fi、BLE等多种物联网和 IT 技术，可以实现远程单灯开关、调光、检测等管控功能。作为照明的高端应用市场，智能照明已经成为市场热点，有报告预测我国的高端智能照明市场的容量将有望在5年内达到2000亿美元。为应对这一市场趋势，大联大世平推出 ZigBee 智能照明 LED 调光驱动方案。

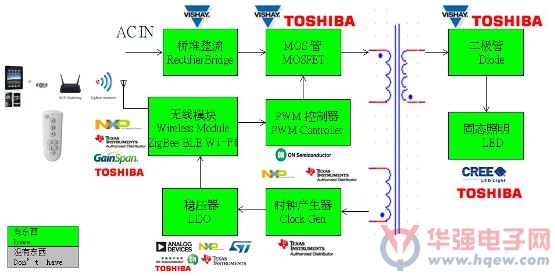

　　图示1-大联大世平无线智能LED调光驱动方案图

　　大联大世平此次推出的ZigBee智能照明LED调光驱动解决方案包括：ZigBee智能照明白光LED调光驱动方案、ZigBee智能照明RGB LED调光驱动方案、ZigBee智能照明冷暖双色LED调光驱动方案等。

　　大联大世平ZigBee 智能照明白光 LED 调光驱动方案

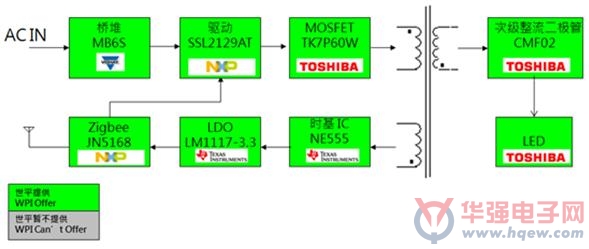

　　图示2-大联大世平ZigBee智能照明白光LED调光驱动方案框图

　　功能描述

　　.110 or 230 Vac 输入

　　.支持 12W LED 输出

　　.支持 ZigBee and RF4CE/ZLL 通讯与智能白光调光

　　.ZigBee PWM Dimming 0 ~ 100% (1% 调整率)

　　.ZigBee operation voltage = 3.3V ，纹波 < 50mV

　　方案特点

　　.参考设计 21V/300mA，可依据LED参数调整

　　.定电流输出控制，精度10%

　　.调光频率为 1Khz

　　.隔离驱动以及原边回馈电流采样

　　.功率因子可达0.8

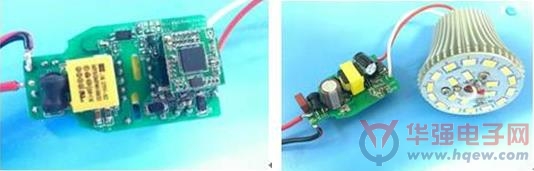

　　图示3-大联大世平ZigBee智能照明白光LED调光驱动方案照片

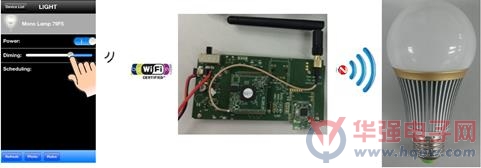

　　图示4-大联大世平ZigBee智能照明白光LED调光APP、路由器和终端产品照片

　　图示5-大联大世平ZigBee智能照明白光 LED 调光控制板和终端产品照片

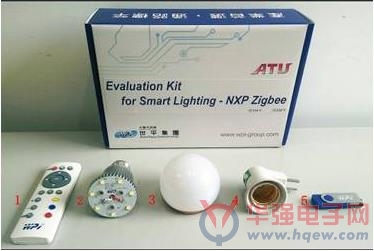

　　图示6-大联大世平的NXP ZigBee智能照明白光LED调光评估板

　　大联大世平ZigBee 智能照明 RGB LED 调光驱动方案

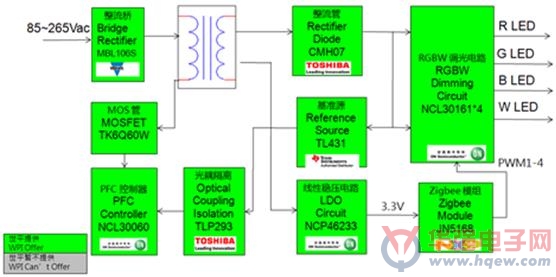

　　图示7-大联大世平ZigBee智能照明RGB LED调光驱动方案框图

　　功能描述

　　.110 or 230 Vac 输入

　　.18V/0.4A 输出

　　.RGB 三色加白光调光

　　.支持 ZigBee and RF4CE/ZLL 通讯与智能调光

　　.ZigBee PWM Dimming 0 ~ 100% (1% 调整率)

　　方案特点

　　.通过 EMI/EMC/ESD 测试

　　.LED 的纹波电流控制在平均电流的 ±10% 以内

　　.效率大于 80%

　　图示8-大联大世平ZigBee智能照明 RGB LED 调光驱动方案供电板

　　图示9-大联大世平ZigBee智能照明 RGB LED 调光方案驱动板

　　大联大世平ZigBee 智能照明冷暖双色 LED 调光驱动方案

　　图示10-大联大世平ZigBee智能照明冷暖双色 LED 调光驱动功能框图

　　功能描述

　　.110 or 230 Vac 输入

　　.18V/0.4A 输出

　　.冷暖双色温调光 LED

　　.灯支持 ZigBee and RF4CE/ZLL 通讯与智能调光

　　.ZigBee PWM Dimming 0 ~ 100% (1% 调整率)

　　方案特点

　　.输出短路保护

　　.CC 精度为 ±5%

　　.整机效率 ≈ 70%

　　.空载功耗 ≈ 100mW

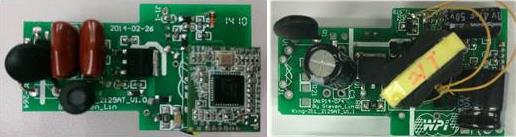

　　图示11-大联大世平ZigBee智能照明冷暖双色 LED 调光驱动板照片
