是德科技推出针对DDR4 x16系统的逻辑分析仪 BGA 内插探头解决方案

　　是德科技发布配合逻辑分析仪执行 DDR4 x16 DRAM 设计测试的全新球形栅状阵列(BGA)内插器解决方案。该解决方案能够快速且精确地捕获地址、命令和数据信号，以完成设计调试和验证测量。Keysight W4631A BGA 内插器适用于逻辑分析仪，是全球速度最快的内插器解决方案，搭配 Keysight E5849A 探头可以满足高速数据 DDR4 DRAM 设计探测需求。

　　随着产业界高速存储总线和系统全面转向数据速率高达 3.2 Gb/s 的DDR4,，工程师在开发和测试用于服务器与嵌入式设备等应用的下一代存储器系统时将面临严峻挑战，而精确探测和捕获信号对全新设计调试与验证的重要性正在日益凸显。

　　W4631A 内插器方案通过对DDR4x16调试和验证工作中至关重要的信号的访问解决了探测连接问题。W4631A 探头能够通过 DDR4 96 球转接卡(包含在BGA探测器中)或可选第三方插座直连 DRAM 球，无需预先规划或重新设计即可用于众多现有设计，并且以最小的负载效应支持高速 DDR4 信号运行和实时采集，能够最大限度地降低对嵌入式系统设计信号完整性的影响。此内插器解决方案与 U4154B 逻辑分析仪系统搭配使用。

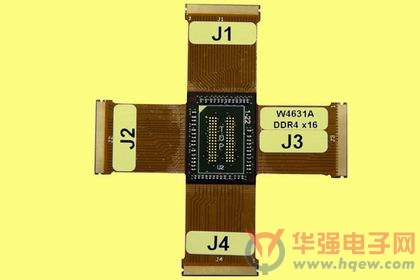

　　Keysight W4631A BGA 内插器支持高达 3.2 Gb/s 的数据速率，与 U4154B 逻辑分析仪结合能够执行功能测试。

　　是德科技副总裁兼示波器和协议事业部总经理 David Cipriani 表示：“客户需要更精确的工具来实现 3.2 Gb/s 数据速率和满足节能要求。全新的内插器解决方案结合是德科技丰富的探头和逻辑分析仪系统，可以满足工程师远高于当前 2400 Mb/s 的 DDR4 x16 数据速率测试需求。”

　　是德科技 DDR x16 测试解决方案的特性包括：

　　? B4622B DDR2/3/4 和 LPDDR/2/3 协议一致性测试和分析工具套件——提供四款不同软件工具：两个功能协议一致性检测工具，一个物理地址触发自动设置工具，以及可以通过总线统计信息和地址访问直方图视图提供系统性能概览的工具。这些工具可以帮助存储器设计人员提升故障诊断和 DDR 设计验证的效率。

　　? B4621B DDR2/3/4 协议解码器软件——能够将捕获的信号翻译为易于理解的总线事务(显示相关的数据猝发)，并解码有效的读写命令以包含行地址和列地址以及命令相关的完整数据猝发。B4621B 总线解码软件可以借助默认 DDR2、DDR3 或 DDR4 探测配置或者 DDR 设置辅助工具预测关键系统属性输入，进而加快 DDR2、DDR3 或 DDR4 总线信号的解码速度。

　　? DDR 眼图扫描/眼图查看器——提供独特的眼图扫描功能，以便自动定位独立通道眼图的时间和电压采样点，从而确保最佳的采样可靠性。DDR 眼图扫描显示可以提供总线级信号完整性分析，以提供相同条件下所有扫描信号的质量对比。

　　? DDR 设置辅助工具——通过一系列简短问题和下拉菜单引导用户，以协助用户调整 DDR2/3/4/ 或 LPDDR2/3/4状态模式测量设置参数。

　　? DDR 配置生成工具——DDR 设置辅助和眼图查看器软件包新增工具，支持工程师根据 DDR/LPDDR 测试设置中的自定义探测解决方案确定管脚定义和布局信息，然后根据自定义探测器的布局信息生成 XML 配置文件。

　　? U4154B 逻辑分析模块，提供 4 Gb/s 状态速度和 2.5 GHz 触发序列速度以及全面的功能，可以支持工程师可靠地触发并捕获高达 3.2 Gb/s 的 DDR4 信号。结合全新 DDR4 x16 探测解决方案、B4621B 解码器和 B4622B 一致性测试软件工具套件，U4154B 模块可以提供全面的功能，满足存储器系统集成测试要求。

　　? Keysight E5849A 高速数据 ZIF 电缆与 W4631A 内插器解决方案配合使用再通过U4201A 160针电缆连接到U4154B逻辑分析仪模块。

　　Keysight DDR4 x16 DRAM 探测解决方案现已开始订购。
