意法半导体STM32 F4系列中最小的微控制器产品已投入量产

意法半导体STM32 F4系列中最小的微控制器产品已投入量产

　　意法半导体宣布旗下STM32F4系列的STM32F410基本型微控制器已投入量产，配备新的开发板NUCLEO-F410RB，实现尺寸更小、功耗及成本更低的高性能STM32 F4系列入门级产品。

　　STM32F410搭载ARM? Cortex?-M4F处理器内核，在100MHz时，运算速度可达125 DMIPS，并在EEMBC?CoreMark?测试中取得339分的优异成绩。具有功耗敏感(Power-conscious)的STM32 Dynamic Efficiency?特性，例如意法半导体的ART Accelerator?[1]和电压调节，可将动态功耗降至89μA/MHz。仅6μA的停止电流(STOP current)使很多应用都能受益于其出色的性能，例如穿戴技术、物联网(IoT)产品、传感器控制器(sensor hub)、楼宇自动化、个人医疗设备以及智能手机。

　　NUCLEO-F410RB将价格经济的STM32 Nucleo开发板的支持范围扩大到STM32F410。板载Arduino Uno接口及意法半导体morpho接口支持功能，用户可通过插接可堆叠模块简化开发板扩展，例如运动感测、近距离无线通信(NFC, Near-Field Communication)、Bluetooth?或IEEE 802.15.4射频板。最新的STM32CubeF4套件组包括硬件抽象层(HAL, Hardware Abstraction Layer)、中间件及应用范例，还有最新的STM32CubeMX代码生成器，使生态系统更加完整。

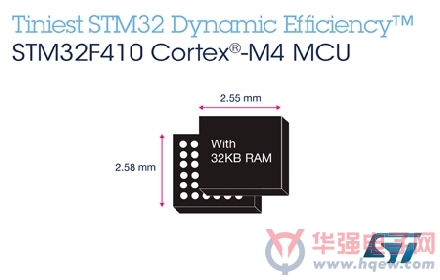

　　采用微型封装设计，STM32F410微控制器内置64KB-128KB闪存及32KB静态存储器(SRAM)，提供丰富的外设功能，拥有多达6个定时器，其中包括电机控制定时器和32位/100MHz定时器。通信端口包括SPI、I2C、I2S、 USART和ISO 7816接口，以及12位数模转换器(DAC)，这是比其它STM32F41x微控制器多增设一个功能。STM32F410采用UFQFPN48或 LQFP64封装或2.55mm x 2.58mm 36凸块(bump)WLCSP封装，使其成为市场现有最小的STM32 F4微控制器。

　　有功耗或预算限制的设计人员可利用STM32F410的大量数据采集模式(BAM, Batch Acquisition Mode)支持功能，意法半导体动态能效技术创新，可将传感器数据直接传入SRAM存储器，同时CPU及闪存仍处于关断状态，让开发人员能够高效使用微控制器的电源管理模式。STM32F410还推出一个新的执行(RUN)模式，可使闪存进入关机省电模式，以节省电能。

　　64KB闪存及32KB SRAM内存采用WLCSP36封装;128KB闪存及32KB SRAM内存采用LQFP64封装。
