　　日本半导体制造商株式会社东芝(Toshiba)旗下东芝半导体&存储产品公司宣布，东芝的ApP LiteTM系列TZ1001MBG产品荣获2015年度电子产品世界“编辑推荐奖”——创新奖之“最佳便携可穿戴方案奖”。

　　随着可穿戴设备以及便携产品的快速发展，全球各大消费电子产品制造商也将可穿戴产品的研发和推广作为主要发展目标。为了满足各大厂商对更便携更高效的便携设备的需求，东芝半导体推出的ApP LiteTM解决方案TZ1000系列——应用于可穿戴装置的处理器应运而生。东芝TZ1000系列处理器主要用于控制感应，处理数据并将数据上传至外部设备和云端。该产品不仅可以广泛应用于智能手环、手表，也可以用于眼镜式可穿戴装置或活动监视器等产品。东芝的TZ1001MBG是ApP LiteTM解决方案TZ1000系列中的一款产品。

　　TZ1001MBG的高集成度与小的封装尺寸

　　通常，在设计可穿戴类产品时需要用到多个芯片。这包括采集数据的传感器、模拟前端信号调理电路、A/D转换器，处理数据的微处理器，存储数据的存储器以及进行通讯的蓝牙芯片。多芯片方案增加了设计的工作量，不利于减小PCB的面积。

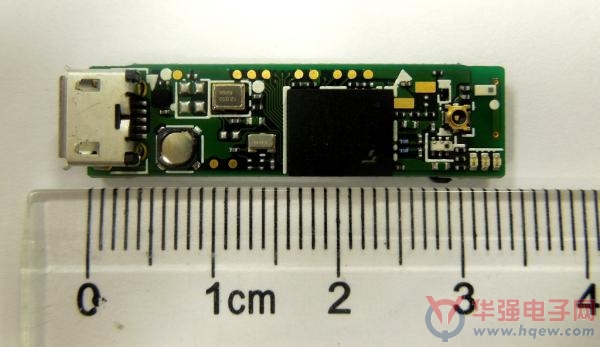

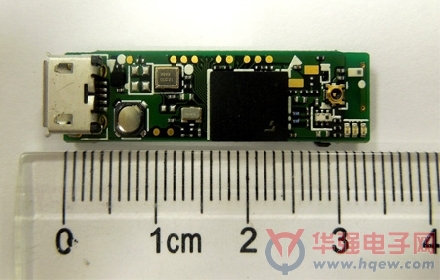

　　东芝开发的TZ1001MBG将以上功能集成于一个封装内，而芯片尺寸仅有6.70x8.00 mm。 外部仅需简单连接晶振、天线、开关等电路就能完成诸如一个智能手环的应用。设计简单，有利于缩短设计周期。利用TZ1001MBG构成的系统占用PCB面积小，更容易符合设计师对产品美观、轻薄、纤细的时尚要求。

　　TZ1001MBG的高分辨率的模数(A/D)转换器

　　TZ1001MBG集成了24bit的模数(A/D)转换器来采集外部传感器的模拟信号。比如，脉波和心电图(ECG)的微弱电信号经A/D转换为数字数据，通过内部处理器的高速运算，从中萃取出有用的脉搏或心电数据。

　　TZ1001MBG的低功耗

　　东芝TZ1001MBG的MCU在最高频率运行(48MHz)时的工作电流为3.2mA， 在待机时的电流为5.5uA。TZ1001MBG的MCU设计有多种不同的工作模式，MCU内核工作电压和运行频率可变，以适应不同的工作要求，达到最低的功率消耗，从而满足可穿戴设备中电池长时间运行的要求。

　　东芝TZ1001MBG集微处理器、存储器、传感器及低功耗蓝牙通讯于单一封装内，采用ARM? Cortex?-M4F处理器，支持DSP和浮点运算，内置配置模拟前端处理器及高分辨率模数转换器，采用东芝原创的低功耗技术使其超低功耗，组合其超小封装，非常适用于要求使用电池长时间运行的可穿戴设备中。
