555脉冲发生器电路图设计（一）

该信号发生器是一个基于NE555制作的。可用于实验用的信号源。电源电压为12V，最大工作电流为40mA，通过跳线设置可以输出1Hz-180KHz的频率范围。有电源指示灯。电路原理图如下图。

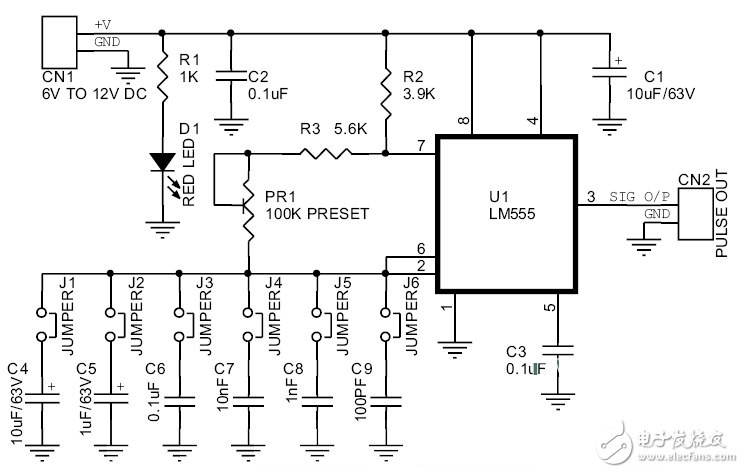

NE555脉冲信号发生器电路原理图

信号发生器跳线帽设置频率

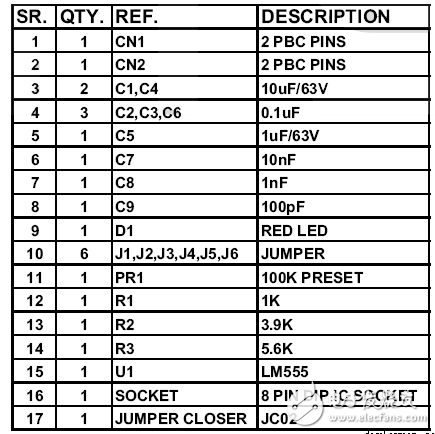

元件清单

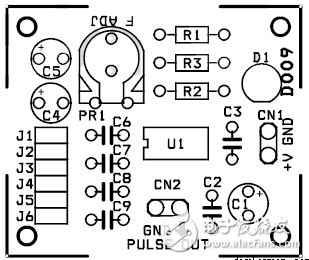

PCB图

555脉冲发生器电路图设计（二）

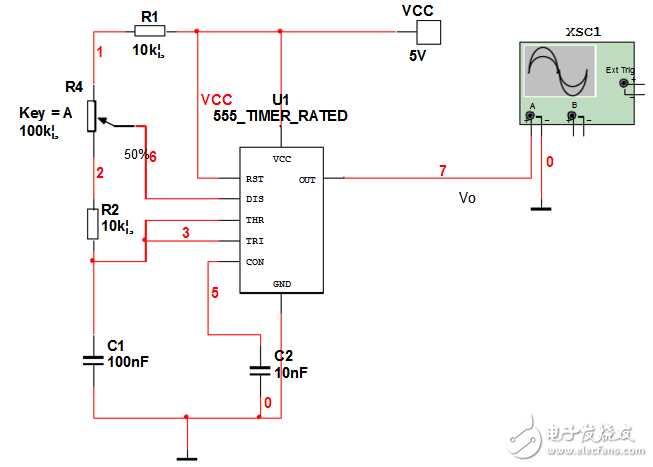

时钟脉冲发生器555组成的多谐振荡器可以用作各种时钟脉冲发生器，如图所示，其中（1）为脉冲频率可调的矩形脉冲发生器，改变电容C可获得超长时间的低频脉冲，调节电位器RP可得到任意频率的脉冲如秒脉冲，1KHz，10KHz等标准脉冲。由于电容C的充放电回路时间常数不相等，所以图（1）所示电路的输出波形为矩形脉冲，矩形脉冲的占空比随频率的变化而变化。

图（2）所示电路为占空比可调的时钟脉冲发生器，接入两只二极管D1，D2后，电容C的充放电回路分开。放电回路为D2，R，内部三极管T及电容C，放电时间T1约等于0.7RC。充电回路为R’，D1，C，充电时间为T2约等于0.7R’C。输出脉冲的频率

f=1.43/［（R+R’）C］

调节电位器RP可以改变输出脉冲的占空比，但频率不变。如果使R=R’则可获得对称方波。
