PC机智能家电控制系统电路设计详解 —电路图天天读（88）

PC机智能家电控制系统电路设计详解 —电路图天天读（88）

　　本系统采用单片机AT89C51 为控制核心，以电脑作为上位机，实现在电脑上自动控制8路家电的开关状态，单片机嵌入式系统亦可以通过按键控制家电的开关。硬件部分包括单片机最小系统，串口通信、液晶显示界面三大部分。最小系统部分单片机选用了AT89C51单片机，串口选用232电平转TTL电平的MAX232芯片，进行电平转换。液晶选用128X64点阵的液晶模块。本系统显示直观，控制方便。

　　稳压直流电源设计

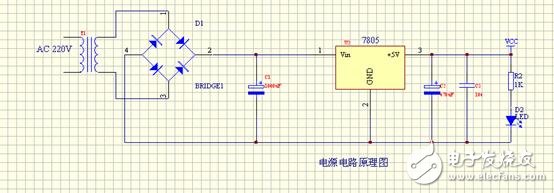

　　本系统设计为5V直流稳压电源给系统供电，AC220市电经220V～9V变压器变压，然后经桥式整流电路，再经电容滤波电路，经7805稳压管稳压，再进行二次滤波，输出较稳定的5V电压，给本系统供电。

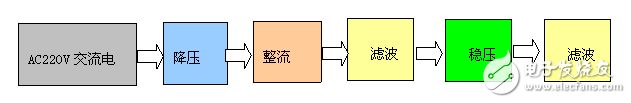

　　流程图如下图所示：

　　本系统在实际制作过程中，基于成本考虑，本设计未做电源这一部分，而是用USB连接线，代替了电源的制作。因电脑现已非常普及，从电脑的USB口取5V电源，亦非常方便。

　　矩阵键盘的设计

　　矩阵按键部分由8个轻触按键，单片机的P2口检测及按键状态，并记录相应的键值，指示相应的指示灯亮，并同步把相应信息通过串口传给PC机。

　　键盘的硬件电路如图2-2所示：

　　图2-2键盘硬件图

　------------------------------
