便携式脉搏测试测量系统电路设计详解
脉搏测量属于检测有无脉博的测量，有脉搏时遮挡光线，无脉搏时透光强，所采用的传感器是红外接收二极管和红外发射二极管。用于体育测量用的脉搏测量大致有指脉和耳脉二种方式。这二种测量方式各有优缺点，指脉测量比较方便、简单，但因为手指上的汗腺较多，指夹常年使用，污染可能会使测量灵敏度下降；耳脉测量比较干净，传感器使用环境污染少，容易维护。但因耳脉较弱，尤其是当季节变化时，所测信号受环境温度影响明显，造成测量结果不准确。
脉搏信号的拾取
脉搏信号拾取电路如图1所示，IClA接为单位 增益缓冲器以产生2.5V的基准电压。
红外接收二极管在红外光的照射下能产生电能，单个二极管能产生O.4 V电压，0.5 mA电流。BPW83型红外接收二极管和IR333型红外发射二极管工作波长都是940 nm，在指夹中，红外接收二极管和红外发射二极管相对摆放以获得最佳的指向特性。红外发射二极管中的电流越大，发射角度越小，产生的发射强度就越大。在图 l中，RO选100 Ω是基于红外接收二极管感应红外光灵敏度考虑的。R0过大，通过红外发射二极管的电流偏小，BPW83型红外接收二极管无法区别有脉搏和无脉搏时的信号。反之，R0过小，通过的电流偏大，红外接收二极管也不能准确地辨别有脉搏和无脉搏时的信号。当红外发射二极管发射的红外光直接照射到红外接收二极管上时，IC1B的反相输入端电位大于同相输入端电位，Vi为“O”。当手指处于测量位置时，会出现二种情况：一是无脉期。虽然手指遮挡了红外发射二极管发射的红外光，但是，由于红外接收二极管中存在暗电流，仍有lμA的暗电流会造成Vi电位略低于2.5 V。二是有脉期。当有跳动的脉搏时，血脉使手指透光性变差，红外接收二极管中的暗电流减小，Vi电位上升。
由此看来，所谓脉搏信号的拾取实际上是通过红外接收二极管，在有脉和无脉时暗电流的微弱变化，再经过IClB的放大而得到的。所拾取的信号为2μV左右的电压信号。
信号的放大

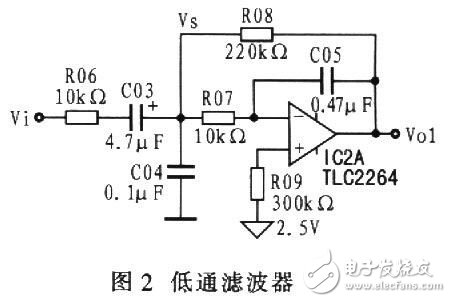

按人体脉搏在运动后最高跳动次数达240次/分计算来设计低通放大器，它由IC2A和C04等组成，如图2所示。转折频率由R07、C04、R08和C05决定，放大倍数由R08和R06的比值决定。
-------------------
