微型智能蓝牙无线数据传输电路设计攻略

　　模块使用nRF24L01芯片开发而成，nRF24L01的每一个功能都经过仔细的评估和选择，来获得最小的成本和优化的性能。解决方案将为便携式采用电池供电的2.4GHz产品提供绝对低成本高性能的解决方案。nRF24L01 特别适合采用钮扣电池供电的2.4G应用，整个解决方案包括链路层和MulTICeiver功能提供了比现有的nRF24XX 更多的功能和更低的电源消耗，这一点已经把竞争对手远远的抛在后面，与目前的蓝牙技术相比在提供更高速率的同时，而只需花更小的功耗。

　　nRF24L01为满足全球范围内的无线电管理规定设计。这个芯片包括载波监测功能，可以用于在WLAN环境下的可靠通信。高速率和独特的切换时间减少了与跳频系统如蓝牙出现碰撞的可能。模块的传输距离在理想条件下可以达到100米，经过我们测试测试在1M速率下开阔地可以达到40米，如果降低速率可以到80米左右。隔墙大约能传20米左右，无线传输受太多因素影响没法理想化。

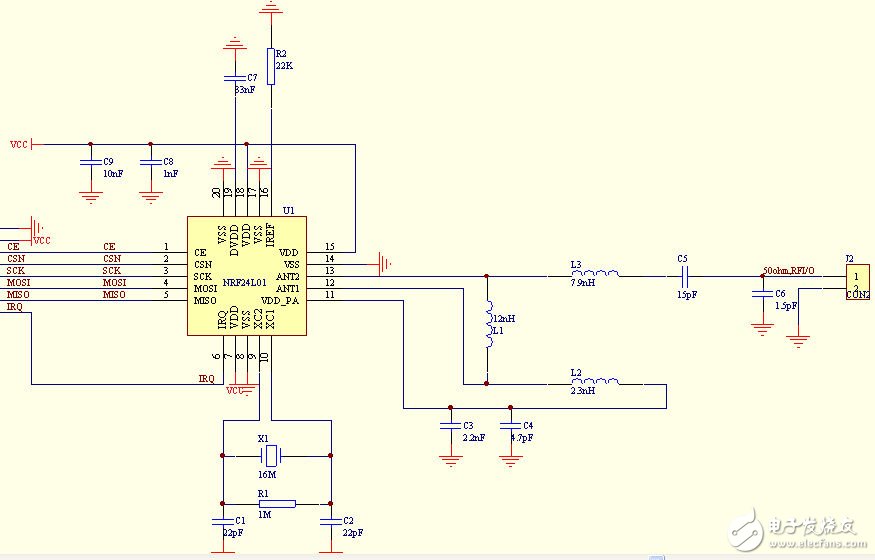

　　这是微型智能无线数传模块的内部电路图

　　接口电路

　　（1） VCC脚接电压范围为1.9～3.6V之间，超过3.6V将会烧毁模块。推荐电压3.3V左右。

　　（2） 除电源VCC和接地端，其余脚都可以直接和普通的5V单片机IO口直接相连，无需电平转换。当然对3V左右的单片机更加适用了。

　　（3） 硬件上面没有SPI的单片机也可以控制本模块，用普通单片机IO口模拟SPI不需要单片机真正的串口介入，只需要普通的单片机IO口就可以了，当然用串口也可以了。

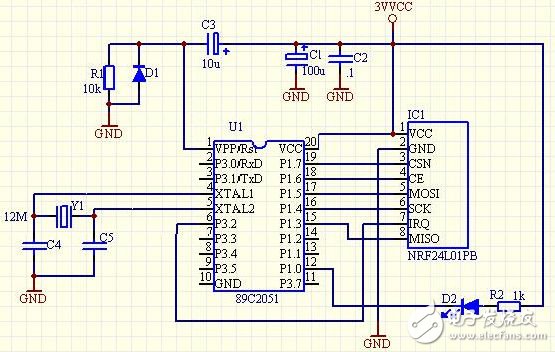

　　当使用NRF24L01片内的CRC技术时，要确保在配置字（CONFIG的EN_CRC） 中CRC校验被使能，并且发送和接收使用相同的协议。NRF24L01配置字的CONFIG寄存器的位描述如下表所示。NRF24L01 CONFIG 配置字描述，这是和89C2051单片机的应用线路图。

　　推荐NRF24L01工作于Enhanced ShockBurstTM 收发模式，这种工作模式下，系统的程序编制会更加简单，并且稳定性也会更高，因此，把NRF24L01配置为Enhanced ShockBurstTM收发模式的器件配置方法。ShockBurstTM的配置字使NRF24L01能够处理射频协议，在配置完成后，在NRF24L01工作的过程中，只需改变其最低一个字节中的内容，以实现接收模式和发送模式之间切换。
