5V单电源8通道数据采集系统电路设计

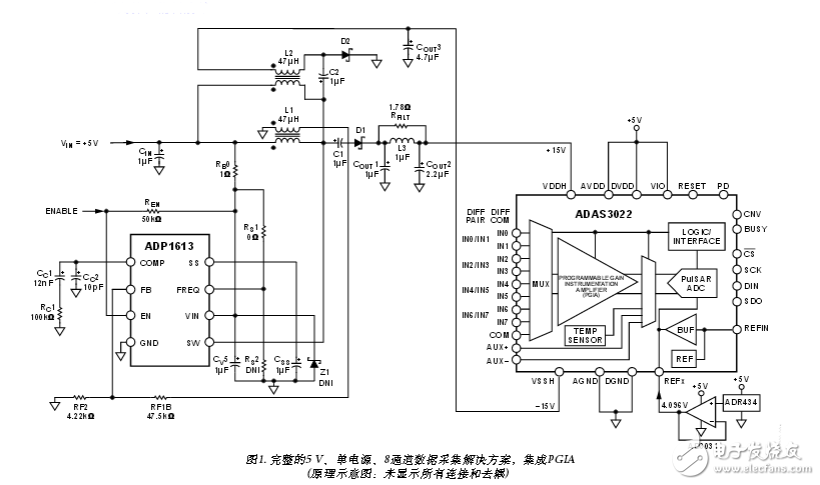

　　电路功能与优势：图1所示电路是一款高度集成、16位、1 MSPS、多路复用、8通道、灵活的数字采集系统（DAS），集成可编程增益仪表放大器（PGIA），能够处理全范围工业级信号。+5 V单电源为电路供电，高效率、低纹波升压转换器产生±15 V电压，可处理最高±24.576 V的差分输入信号（±2 LSB INL最大值、±0.5 LSB DNL典型值）。对于高精度应用，这款紧凑、经济型电路可以提供高精度和低噪声性能。基于逐次逼近寄存器（SAR）的数据采集系统集成真正的高阻抗差分输入缓冲器，因此无需额外缓冲；缓冲通常用来减少基于容性数模转换器（DAC）的SAR模数转换器（ADC）产生的反冲。此外，该电路具有高共模抑制，无需外部仪表放大器；而通常存在共模信号的应用中需要用到仪表放大器。

　　ADAS3022是完整的16位、1 MSPS数据采集系统，集成如下器件：一个8通道、低泄漏多路复用器；一个具有高共模抑制的可编程增益仪表放大器级；一个精密低漂移4.096 V基准电压源；一个基准电压缓冲器；以及一个高性能、无延迟、16位SAR ADC。ADAS3022在每个转换周期结束时降低功耗，因此，工作电流和功耗与吞吐率成线性比例关系，使其成为低采样速率电池供电应用的理想选择。ADAS3022集成8路输入和1路COM输入；该COM输入可配置为8路单端通道、参考同一基准电压的8路通道、4路差分通道或单端和差分通道的不同组合。图1所示电路中，经AD8031运算放大器缓冲后的ADR434低噪声基准电压源提供参考电压。AD8031能够以快速恢复的方式驱动动态负载，因此非常适合用作参考缓冲器。

　　ADP1613是一款DC-DC升压转换器，集成电源开关，在不影响ADAS3022性能的情况下为ADAS3022提供片内输入多路复用器以及可编程增益仪表放大器所需的±15 V高压电源。本电路采用ADAS3022、ADP1613、ADR434和AD8031精密器件的组合，可同时提供高精度和低噪声性能。

　　电路描述：首款单芯片上完整的DAS，能够以最高1 MSPS的速率进行转换，并接受最高±24.576 V的差分模拟输入信号。该器件需使用高压双极性电源：±15 V（VDDH和VSSH）、+5 V（AVDD和DVDD）、以及+1.8 V至+5 V （VIO）。ADAS3022无需使用标准解决方案中的信号缓冲、电平转换、放大、噪声抑制以及其它模拟信号调理，简化了精密16位、1 MSPS DAS的设计难题。此外，ADAS3022以更高的数据速率、更小的尺寸、更快的产品上市时间、以及更低的价格，提供更佳的时序和噪声性能。

　　ADAS3022部集成PGIA，可设置增益为0.16、0.2、0.4、0.8、1.6、3.2和6.4，并且它能够处理的全差分输入范围分别为±24.576 V、±20.48 V、±10.24 V、±5.12 V、±2.56 V、±1.28 V和±0.64 V。输入范围参考内部4.096 V基准电压源。相对于COM引脚上的输入电压，它可测量伪差分、单极性和双极性的输入范围。图1所示电路中，外部基准电压由4.096 V ADR434提供。ADR434具有高精度、低功耗（工作电流为800 A）、低噪声、±0.12%最大初始误差以及出色的温度稳定性等特性。无论在具有高带宽要求的电池供电系统中，还是元件密度高且要求较低功耗的高速系统中，用于缓冲外部基准电压的AD8032低功耗运算放大器都是理想的选择。ADAS3022数字接口由异步输入（CNV、RESET、PD和BUSY）以及兼容SPI、FPGA或DSP用于回读转换结果回读和编程配置寄存器的4线式串行接口（CS、SDO、SCK和DIN）组成。
