运用单片机指纹识别系统电路设计

　　指纹识别系统电路

　　工作原理： 当指纹传感器收到指纹信息，将通过串口给单片机发送命令，单片机同意并接收相应的信息，指纹传感器采集的指纹转换成RGB格式，并且数据传输到单片机，单片机通过存储在EEPROM中的固化程序执行大量的模式识别和图像处理相关计算，当用户的指纹被确认，单片机将命令执行机构动作，开关开。

　　硬件特性： 80C51单片机是在8051的基础上发展起来的，8051单片机与80C51单片机从外形看是完全一样的，其指令系统、引脚信号、总线等完全一致（完全兼容），主要差别就在于芯片的制造工艺上。80C51的制造工艺是在8051基础上进行了改进。 8051系列单片机采用的是HMOS工艺：高速度、高密度； 80C51系列单片机采用的是CHMOS工艺：高速度、高密度、低功耗；

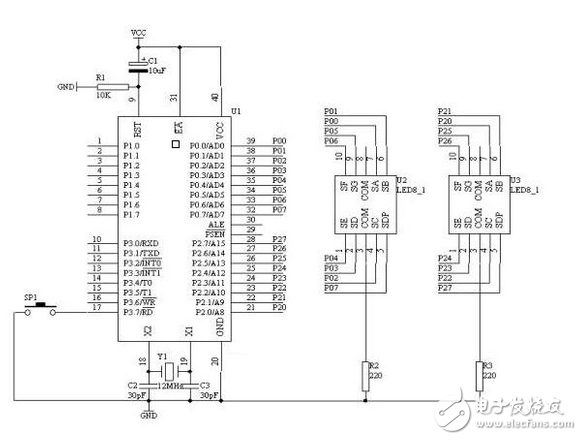

　　指纹识别系统硬件电路设计

　　采用8051作为指纹识别系统的核心处理器，使用单片机内部的4K程序存储器，接+5V电源。 复位电路则采用简单RC复位电路，同时又可与一些需要复位的外围电路相连，达到复位与单片机同步。 /EA/Vpp为访问内部或外部程序存储器的选择信号。由于8051单片机有4K的内部程序存储器，又外接了128Kx8的EEPROM存储器，故该引脚必须接+5V高电平。/PSEN为外部程序存储器读选通控制信号。此电路中无扩展程序存储器。故该脚悬空。 串口通信接口设计采用MAX232实现TTL与RS-232的转换，实现与计算机通信。

　　电源电路

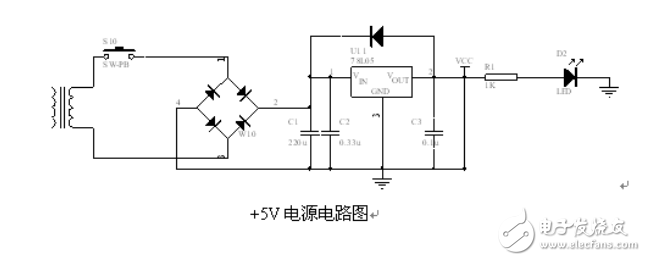

　　当指纹识别系统工作时，需要+5V电源，为了使整个系统结构紧凑，在本设计中，将220v交流电源到+5V直流电的转换电路和识别控制器集成在一块电路板上，其中的电路原理图如图

　　当220V通过变压器后，得到10伏电源Vi，在电路的输入端与公共地之间，加上经整流后的不稳定直流电压Vi，在输出端便能得到固定的输出电压。为了改善纹波特性，在输入端外接电容，一般i C取值为0. 33uF，并紧接在稳压块的 输入端；在输出端连接电容0 C，这样可以改善输出电压的纹波特性，一般0 C选 为0. 1 uF 。

　　系统针对目前的指纹识别设别存储量小、处理速率慢的现状，采用高性能的51系统单片机作为处理核心，实际实现了一款高性能的网络指纹采集识别终端。系统利用数据处理服务器海量存储及处理速度高，可实现快速复杂匹配算法的优点。系统采集苏率高，识别性能好。
