SPCE061A单片机与指纹识别模块的接口电路设计

SPCE061A单片机与指纹识别模块的接口电路设计

　　SPCE061A单片机［10］通过串行口与指纹识别模块OM—20通信［11］。SPCE061A单片机内部有一个标准全双工的通用异步接收器／发送器UART。UART的接收信号Rx和发送信号Tx分别与IOB7和IOB10共用，属于B口的特殊功能。 由于SPCE061A单片机串口采用TTL电平，而指纹识别模块OM—20串口采用RS232电平，为了实现两者之间的通讯必须进行电平转换。 RS232标准是美国电子工业联合会正式公布的串行总线标准，RS232串行接口总线适用于设备之间的通讯距离不大于15ｍ，传输速率最大为20kBps。RS232采用负逻辑规定逻辑电平。

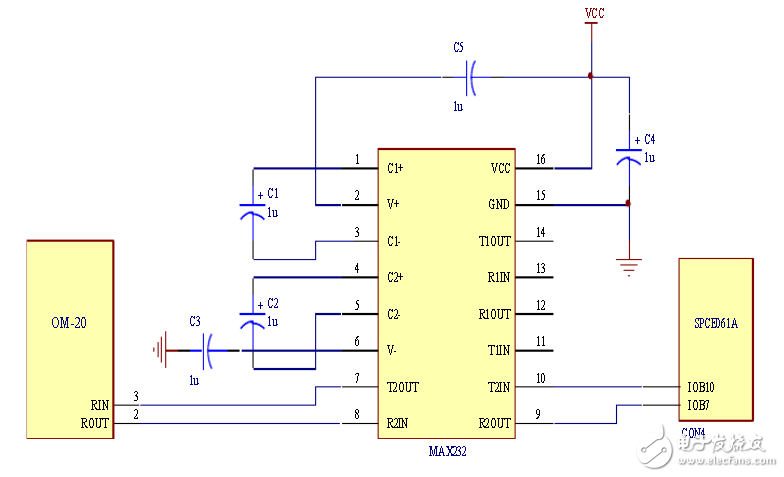

　　实现RS232与TTL逻辑电平转换可用分立元件，也可用集成电路芯片。目前较为广泛使用的集成电路转换器件，如MC1488、SN75150芯片可完成TTL电平到RS232电平的转换，而MC1489、SN75154可实现RS232电平到TTL电平的转换。 图3.1为SPCE061A单片机与指纹识别模块OM—20的接口电路，MAX232对电源噪声很敏感，因此Vcc加1μf去耦电容，电容C1，C2，C3，C4取1μf去耦电容，用于提高抗干扰能力。
