基于EL7516的高电流白光LED驱动器设计

电子发烧友 2019-01-21 EL7516,白光LED,led驱动器

核心器件: EL7516

       随着白光LED的发展，它的应用越来越广。从前，白光LED最常见的应用是作为小尺寸LCD彩屏的背光光源。现在，当白光LED的亮度加大后，它的应用已普及到其他方面，例如手电筒或手机照相辅助照明。下文将介绍一种利用普通的升压芯片来驱动大电流LED的高效电路。

电路介绍

       一般白光LED的电流在20mA左右，但高亮度的LED需要200～300mA 电流。如果你的产品需要用三至四颗高亮度的白光LED，为了亮度平均，一般的做法是把它们串连接在一起。但市场上绝大部分的白光LED驱动芯片都只能驱动20mA左右的电流，碰上串联大电流LED的应用便要另想办法。Intersil的EL7516是一颗典型的升压芯片，工作于1.2MHz定频PWM模式，内置1.5A、200mΩ MOSFET。图1为EL7516的典型电路，通过DC/DC升压作用，EL7516将2.7～5.5V输入转化成12V的恒定电压。跟一般PWM控制芯片一样，其FB引脚通过选定R1、R2的电阻值来设置输出电压。

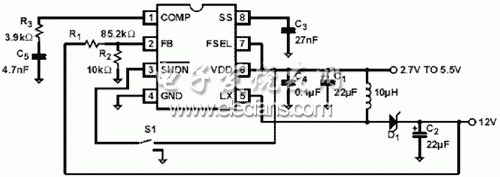

                   图1 EL7516升压应用电路


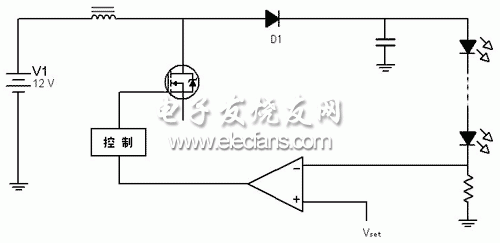

            图2 标准的LED驱动简图

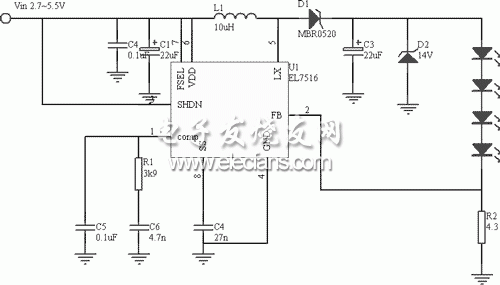

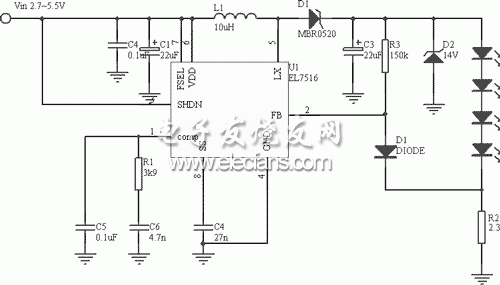

            图3 EL7516用于驱动4个高亮度白光LED
