高低温双向温度器电路

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 14:46

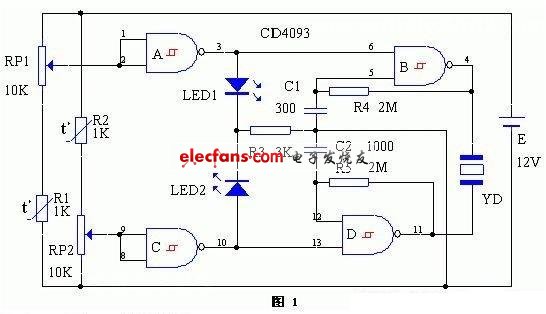

电路分两部分,由A、B及R4、C1组成上限报警功能。而以C、D及R5、C2构成下限报警功能,高低温双向温度器电路见图:

高低温双向温度器电路

平时RP1、RP2分别设置上限和下限两个报警点,使A和C输入端都为高电平,输出都为低电平而使振荡器都停振。当温度过高时,热敏电阻R1阻值减小,使A输出高电平,B起振,压电陶瓷片YD发出高音调的蜂鸣声。同时,发光二极管LED1亮,显示温度过高。温度过低时,热敏电阻R2阻值增大使C输出高电平,D起振,压电片YD发出低音调的蜂鸣声。发光二极管LED2亮,显示温度过低。
